博世 气囊控制单元技术演变史：为什么 SRS 报警要分清感知、回路与配置

气囊灯亮起时，报码里的“气囊”不一定就是要更换的零件。今天的 SRS 约束系统包含碰撞感知、控制计算、气囊与预紧器点火回路，以及与车辆配置相关的功能。理解博世气囊控制单元的演变，有助于把报警定位到正确层级，而不是把一次电气异常直接当成气囊总成损坏。

历史背景

气囊的难点一直不只是把袋体充起来，还包括辨认碰撞、判断强度并选择触发时机。博世历史资料记载，1976年春公司申请了一项充气触发装置专利，其中的加速度传感器根据碰撞减速度随时间的变化提供判断依据。这说明早期研发已经关注动态过程，而非只看一个瞬间的冲击大小。[1]

博世的电子被动约束控制装置在1980年进入量产，1981年首次应用于奔驰 S 级。这里的年份指电子控制装置的量产与车型应用，不应扩写成“1981年才发明气囊”。从维修视角看，气囊系统由此成为需要同时理解传感、供能和电控的安全系统。[1]

技术发展过程

博世在2020年四十周年回顾中描述：1980年12月投产的早期系统由电压转换器、能量储备和控制单元三个部分组成。能量储备被纳入触发系统，意味着对其维修不能只按普通车身用电器理解。关闭点火并不等于满足拆装条件；断电方式与等待时间必须查询具体车辆的维修资料，不能从历史结构推导一个通用秒数。[2]

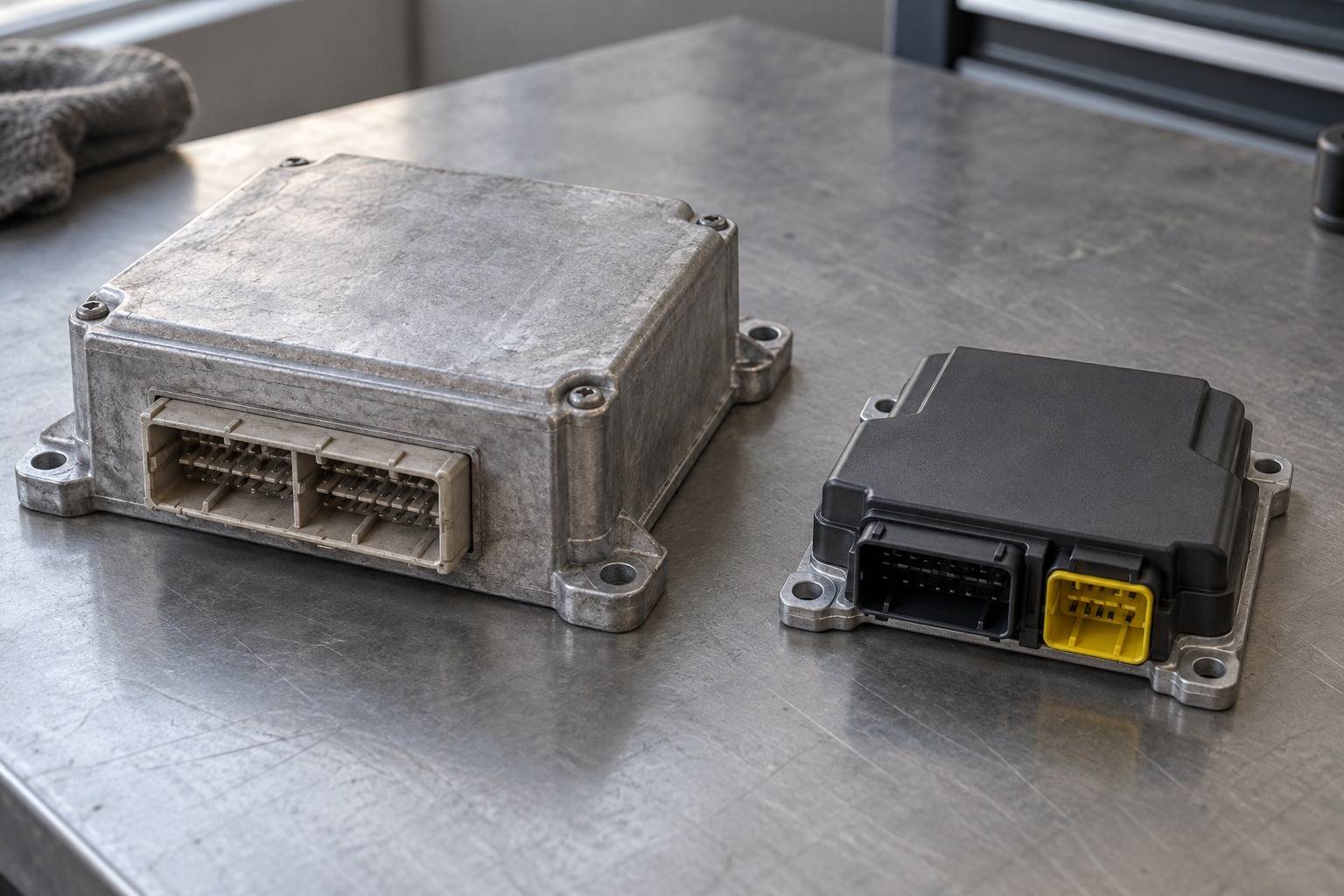

早期控制装置已经承担事故识别、严重程度判断和电气监控。后续演进把更多方向的碰撞信息引入判断，并管理更多约束装置。博世2020年的回顾以第十二代控制单元为例介绍这一变化；这是该篇资料的历史背景，不能把它当成所有现售车辆都使用同一代硬件的证据。[1][2]

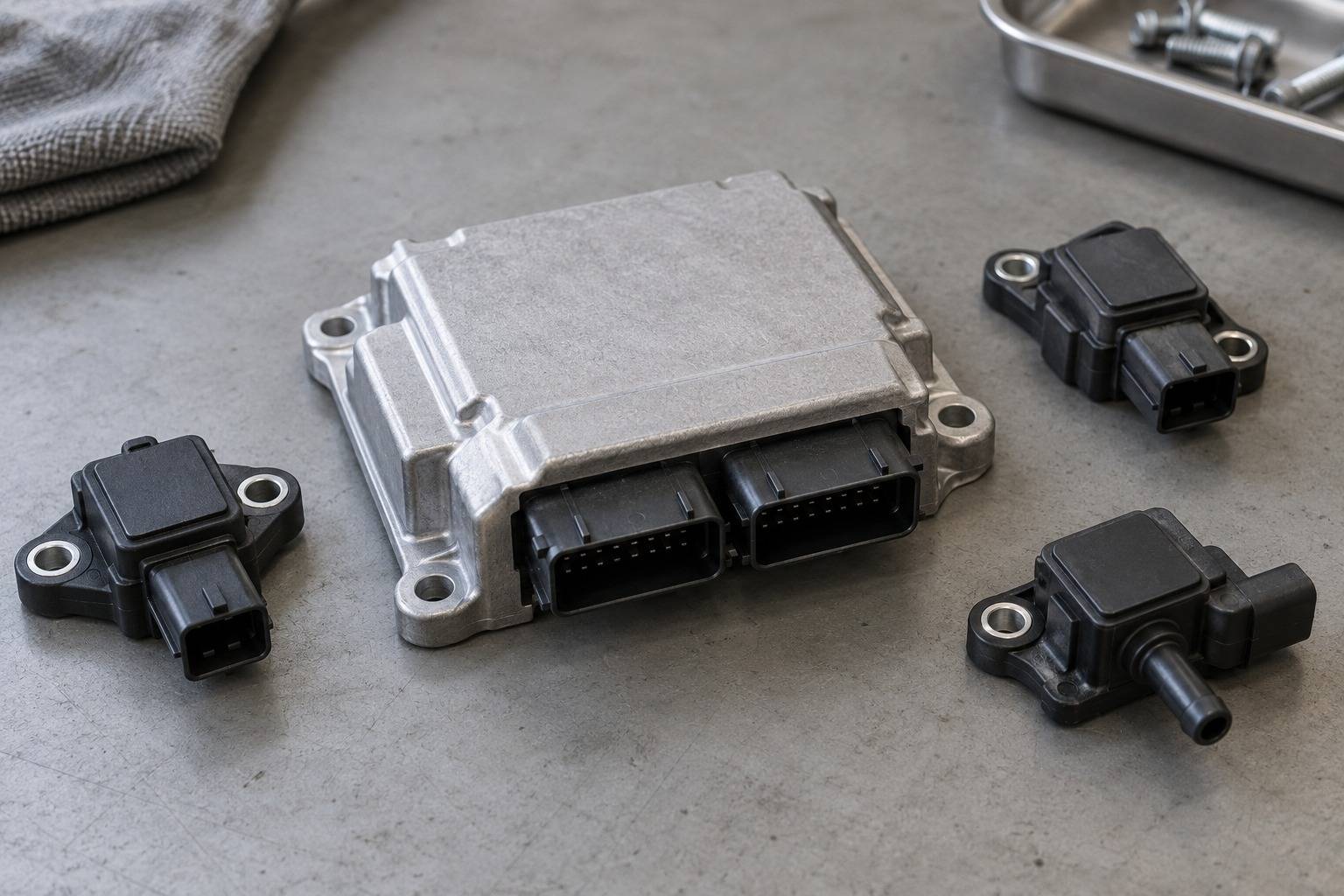

博世产品页进一步说明，控制单元可分析用于侧面碰撞的压力信号，以及用于前、后、侧面碰撞的加速度信号；部分方案还把 ESP 惯性传感功能整合进紧凑模块。这使现代诊断必须认识到中央控制单元与外围碰撞传感器是不同对象。供应商展示的扩展能力不等于某辆车实际装备，线路图和配置应按 VIN 核对。[3]

关键变化点

第一处变化是判断信息从较集中的碰撞测量扩展到多点、多方向感知。碰撞信号要进入适配该车型的算法，某个传感器的通信或供电异常，并不能凭名称推断为中央模块失效。检查时要分开记录故障属于输入信号、接口还是控制单元自身。

第二处变化是输出对象增加。前气囊、侧气囊与安全带预紧器可能分别受控；“点火回路”描述的是控制输出与约束装置之间的电路关系。回路报码不是零件损坏证明：还要按适配程序区分线路、接头和负载。多级点火也不能被理解为可以随意互换的接口。[2][3]

第三处变化是事故后的系统协同。博世回顾资料提到，气囊系统可向其他车辆系统传递事故信息，配合燃油切断、电动车高压断开或 eCall。由此形成的维修思路是碰撞后验收要覆盖相关系统，但具体有哪些功能、哪些部件必须更换，仍由车辆装备与厂商事故维修要求决定。[2]

对现代维修的影响

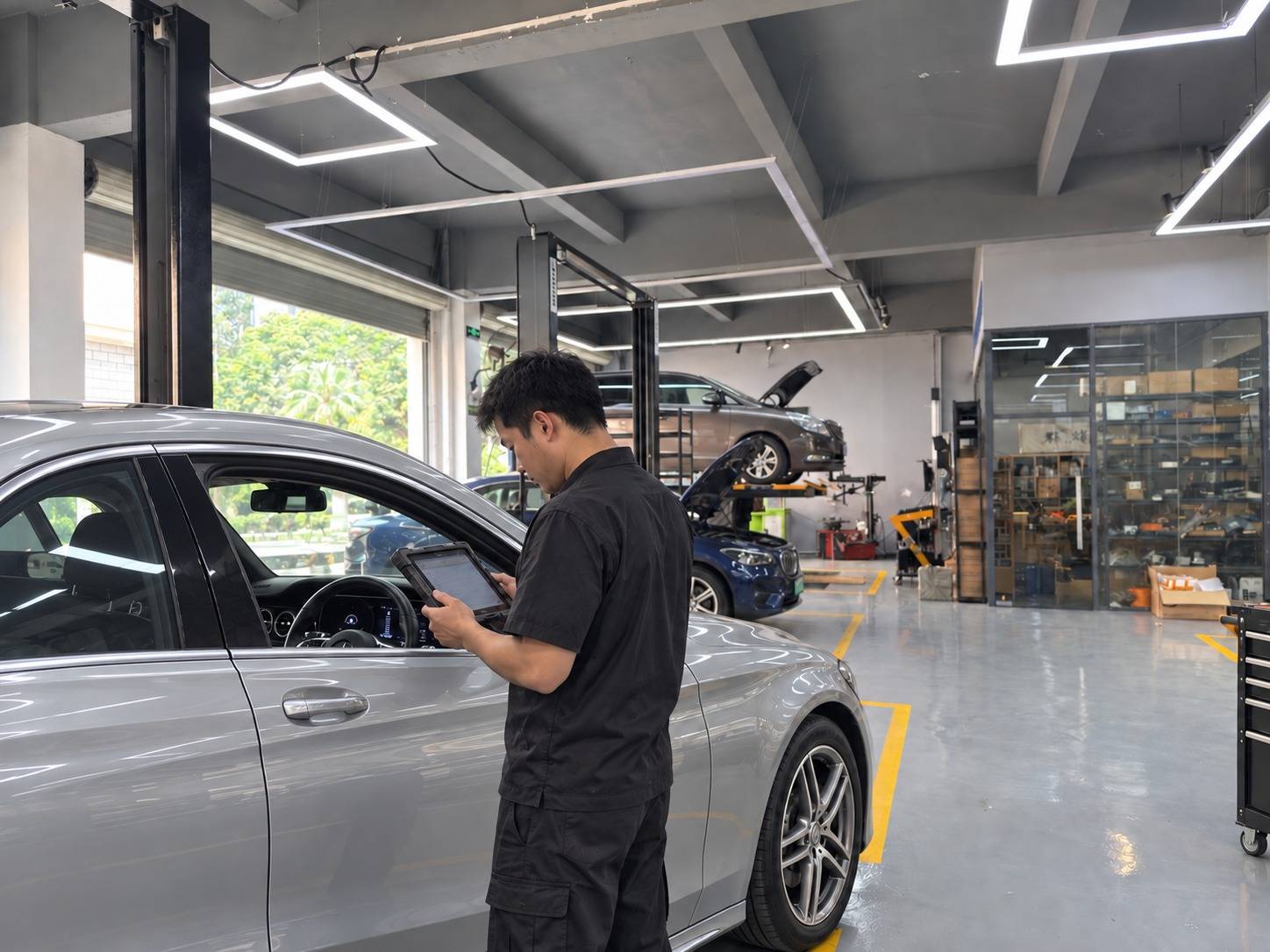

面对 SRS 报警，先保存故障码、当前或历史状态与车辆身份资料，再核对报警指向哪一层：供电或通信、外围感知、点火回路，还是系统配置。维修诊断需要明确证据链，例如某一回路的故障在按厂商程序隔离后是否仍存在，而不是先清码再用“暂时没亮灯”证明已修复。

本田2018年通告18-054提供了一个有边界的例子：针对2005—2006款 Element 特定前乘客气囊故障，要求核对适用性、规定故障码，并使用专用 SRS 模拟器与线束进行判断。其分支结果可能指向其他故障，也可能进入气囊更换程序。专用模拟诊断不等于用普通电阻屏蔽报警；本文只借此说明判断逻辑，不把工具、参数或等待时间迁移到奔驰、宝马等车型。[4]

SRS 属于带有烟火式执行元件的系统。NHTSA 收录的雷克萨斯 ES 350 召回维修说明明确禁止测量气囊电阻，指出这可能造成意外触发。本文不提供对点火器直接测量的做法；带电探测、拆装和线路修复须遵守适配安全程序，检查线路也必须先确认测试对象与允许的方法。[5]

碰撞后是否更换控制单元、传感器或其他约束部件，不能靠外壳完好或灯灭自行判断。NHTSA 提醒已经展开的气囊不能重复使用；召回适用性则应按车辆身份核查。电子自检、部件真实性与召回处理是不同的验收项目，不能彼此替代。[6]

群辉维修观点

群辉维修的判断顺序是先确认车，再确认回路，最后确认更换理由。保留原始故障记录，查清线路与安装条件，按车型资料核对零件及必要配置，再做维修后的系统检查。把“为什么换”写清楚，比只把报警灯熄灭更重要。这不是虚构某次维修案例，而是依据技术演变整理的诊断原则。

气囊与安全带预紧器应放在同一约束系统内理解；可结合本站三点式安全带与 SRS 技术演变阅读。遇到模块之间通信问题，也可参考CAN 总线历史与网络诊断思路，但不能据此忽略车型规定的 SRS 安全要求。

总结

从1980年前后的电子触发装置，到融合多点碰撞感知和多种约束输出的控制单元，气囊电控的演变解释了今天为什么需要分层诊断。先定位故障层级，再按适配程序确认维修边界，才能避免把传感、回路和配置问题混成一个“气囊坏了”的结论。

资料来源

[1] 博世：气囊控制单元历史

[2] 博世：电子气囊控制单元四十周年回顾（2020年技术背景）

[3] 博世：气囊控制单元产品技术说明

[4] 本田18-054：2005—2006 Element 特定前乘客气囊诊断通告，NHTSA收录

[5] 雷克萨斯 ES 350 召回维修技术说明：SRS 安全注意事项，NHTSA收录

[6] NHTSA：气囊安全、展开后更换与召回核查
