博世 空气流量计技术演变史：从翼片、热丝到数字热膜，为什么维修要先查测量条件

同样是“空气流量计信号偏低”，老车可能要检查翼片与电位计，新车可能需要核对热膜测量、数字接口和进气系统实际状态。空气流量计从机械位移走向热式测量，改变的不只是零件外形，更是维修时判断“空气少了”还是“信号错了”的方法。本文沿博世技术路线梳理这一变化，解释为什么现代进气报码不能直接等同于传感器损坏。

历史背景

燃油喷射需要知道发动机吸入了多少空气，才能确定合适的喷油量。博世 1973 年推出的 L-Jetronic 采用空气流量测量；其早期翼片式方案由气流推动测量翼片，再把位置变化转换成电信号。这里的技术重点是用进气信息控制燃油，而不是让维修人员凭听觉调浓、调稀。[1]文章源自群辉宜养车-https://www.car-repair.top/archives/57036

但“相同体积”不等于“相同质量”：空气温度、压力变化时，单位体积内的空气量也会变化。喷油控制关心的是参与燃烧的空气质量。从空气体积流量转向空气质量流量，是理解热丝和热膜方案的出发点。翼片式、电控估算式和热式测量在不同车型上长期并存，不能把一条供应商技术路线当成全行业同年换代。文章源自群辉宜养车-https://www.car-repair.top/archives/57036

技术发展过程

1981 年，博世以 LH-Jetronic 推出采用热丝空气质量计的方案，替代该系统原先的翼片测量。热丝被电加热，经过的气流带走热量，控制电路利用维持工作温度所需的电量变化推算空气质量流量。机械转动部件减少了，但测量开始依赖敏感元件的热交换状态。[1]文章源自群辉宜养车-https://www.car-repair.top/archives/57036

到博世 1990 年年度报告，热膜空气质量传感器已作为可提供的产品出现，报告描述了陶瓷基片上的厚膜加热电阻。[2] 这个节点说明技术已从细热丝拓展到基片上的热式元件；它并不意味着当年的结构、信号和今天的数字热膜传感器完全相同。文章源自群辉宜养车-https://www.car-repair.top/archives/57036

后续微机械热膜方案把测量做得更紧凑。博世现代产品使用受热膜片以及两个测温区域，依据气流造成的温差计算空气质量，并通过集成电子电路处理信号。数字滤波和针对气流脉动的优化，是这一步发展的重点。热膜空气流量计测到的是特定流道中的热交换结果，流道和安装状态本身就是测量条件。[3]文章源自群辉宜养车-https://www.car-repair.top/archives/57036

博世 2018 年产品说明已经给出数字空气质量测量和模块化方案：可按应用集成温度、压力或湿度传感功能，壳体直径、长度和连接形状也可以适配。现代产品资料进一步列出 SENT、FAS、LIN 等接口选项。并非每辆车都具备全部功能，维修必须依据实际零件和电路图选择测试方法。[3][4]文章源自群辉宜养车-https://www.car-repair.top/archives/57036

关键变化点

• 测量对象变化：从翼片反映的进气流量，发展到以热交换评估空气质量，喷油控制获得不同性质的输入。
• 敏感部件变化：从机械翼片、位置反馈，到热丝、基片式热膜，再到微机械膜片与集成电子处理，检查重点随之移动。
• 输出方式变化：部分系统使用模拟信号，另一些使用频率或数字通信；连接器外形接近不代表引脚与信号相同。
• 系统关系变化：滤芯、壳体、管路密封、发动机工况与控制软件共同影响读数的解释，不能只孤立检查探头。

“量到一个电压”不等于验证了空气质量信号。对数字或频率输出型传感器，万用表显示的平均值无法替代正确的信号检查；即使是模拟型，也必须结合对应特性和工况，不能给所有发动机规定同一个怠速正常值。文章源自群辉宜养车-https://www.car-repair.top/archives/57036

对现代维修的影响

先确定车辆使用哪一种测量方案，并保存故障发生时的转速、负荷、温度及相关报码。读数比较要同时核对单位：g/s、kg/h 是质量流量，mg/行程则带有循环含义，不能直接横向比较。再按车型资料结合进气压力、节气门状态等数据，判断空气流量变化是否合理。空气流量计报码是诊断入口，不是更换零件的结论。文章源自群辉宜养车-https://www.car-repair.top/archives/57036

再检查“空气走的路”。博世针对 HFM 5 的售后资料把连接线路、漏气和传感器污染列为可能原因，并要求测试时保留正确的安装环境，因为拆离壳体会改变气流及输出。[5] 因此，应先核对滤芯型号与装配、壳体密封、传感器方向和管路连接；怀疑漏气时按厂商规定进行密封测试，不能把任意压力打进整套进气系统。文章源自群辉宜养车-https://www.car-repair.top/archives/57036

奔驰 LI14.30-N-075882 第 6 版提供了一个具体例子：对 907 车系配 OM654 发动机的相关进气报码，厂商列出的检查对象包括增压器前后泄漏、滤芯堵塞或变形、EGR 和进气道状态，以及热膜传感器本身；部分配置还涉及软件和维修后的修正值处理。[6] 传感器读数异常，可能来自实际气路异常，也可能来自测量或控制环节。这份公告仅用于说明诊断关系，不把其中报码、阈值和操作步骤套用到其他车型。文章源自群辉宜养车-https://www.car-repair.top/archives/57036

最后才评估传感器本体与更换边界。博世 HFM 5 资料提醒，敲击或溶剂清洗可能造成永久损伤。[5] 不要把清洗空气流量计当成所有进气故障的通用保养项目。电源、搭铁、信号、安装和气路检查均应以对应维修资料为准；需要更换时核对完整零件适配，维修后在相同工况复核，而不是只看故障灯是否暂时熄灭。

群辉维修观点

群辉建议把判断过程分成三层：第一层确认传感器类型和数据含义；第二层确认滤芯、密封和实际进气状态；第三层才判断线路、传感器和控制器。这样既能保留早期电喷维修中重视基础机械检查的经验，也能适应数字传感器对数据解释的要求。先证明测量条件正确，再评价传感器准确性，比反复试换零件更容易找到原因。

如果更换滤芯或拆装进气管后才出现问题，应优先回查刚动过的连接、锁扣和密封面。若维修资料要求学习值处理，则在修复根因后执行并复核；不要先清空数据，把故障出现时留下的线索一并抹掉。这里提出的是诊断顺序，不是对某款发动机“通病”的推断。

总结

从 L-Jetronic 的翼片测量，到 1981 年 LH-Jetronic 的热丝方案，再到热膜和数字化产品，空气流量计的发展始终围绕更准确地理解发动机吸入的空气。现代维修之所以要同时检查滤芯、漏气、信号类型和工况，是因为精密传感器只能在正确的测量条件下提供有意义的数据。理解这段历史，才能把“空气流量不合理”拆解为可以验证的问题。

资料来源

• [1] Bosch 汽油喷射传感器目录，第 4 页：L-Jetronic 与 1981 年 LH-Jetronic 热丝空气质量测量
• [2] Bosch 1990 年年度报告，Automotive Equipment：热膜空气质量传感器与厚膜陶瓷基片
• [3] Bosch Mobility：现代热膜空气质量计的膜片温差测量、数字处理及接口
• [4] Bosch 2018 年 Hot-film mass meter 产品说明：数字测量、模块化传感器与壳体适配
• [5] Bosch 售后技术资料，第 2 页：HFM 5 空气流量计诊断、漏气、污染及测试边界
• [6] NHTSA 收录 Mercedes-Benz LI14.30-N-075882，第 6 版，2025-06-20：907 车系配 OM654 发动机的进气系统报码诊断

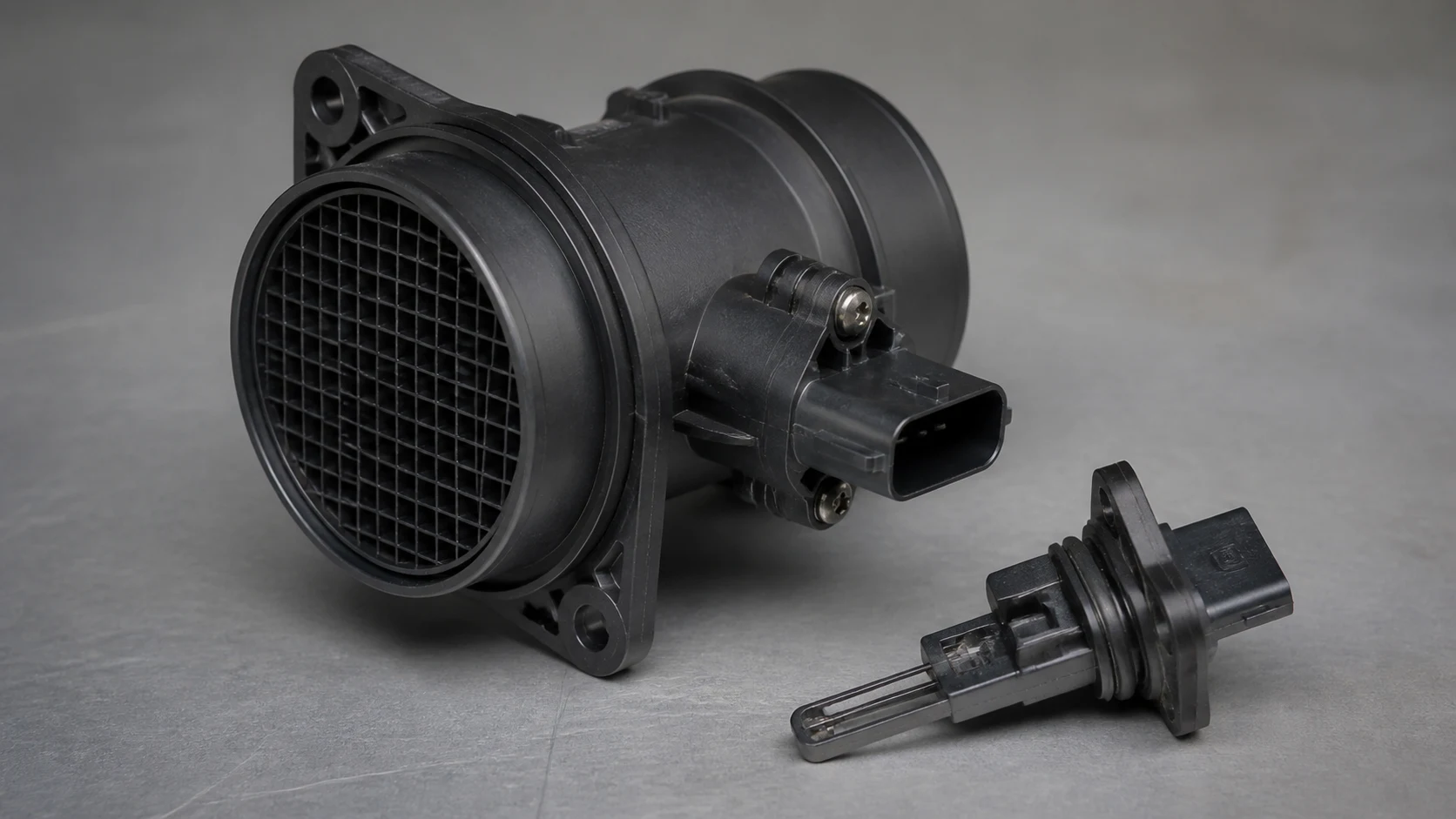

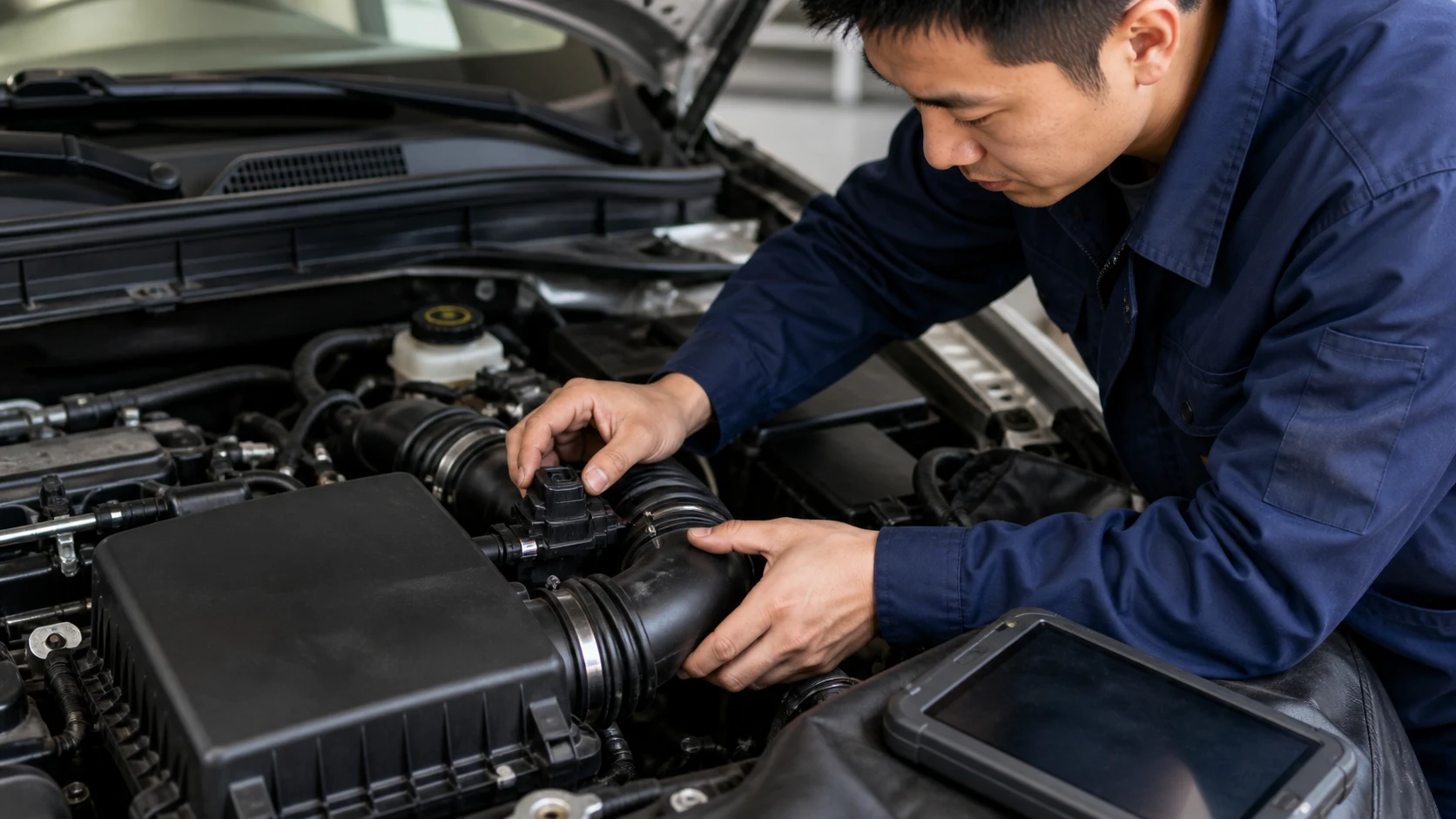

本文按上述厂商历史与技术资料整理，诊断观点为群辉基于资料的归纳；具体引脚、参考值、测试条件及维修流程，以车辆 VIN 对应的最新厂商资料为准。两张新增配图为 AI 生成的通用技术示意，不代表博世具体零件型号或实际维修案例。
