沃尔沃 三点式安全带技术演变史：为什么现代维修必须把织带、预紧器与 SRS 当成一个系统

今天检修安全气囊灯、事故车约束系统或安全带回收不良时，技师面对的早已不只是一条织带。卷收器、锁扣开关、烟火式预紧器、限力机构、控制单元和碰撞传感信息共同决定约束效果。三点式安全带的几何原理没有变，但维修对象已经从机械部件发展为机电一体化安全系统。

历史背景

20 世纪 50 年代的乘用车约束装置以两点式腰带或斜跨式两点带为主。它们可以限制一部分位移，却难以同时稳定乘员的骨盆和上躯干；如果受力位置不合理，碰撞载荷还可能集中在腹部等较脆弱区域。沃尔沃在 1957 年已为前排两点式安全带设置标准安装点，但仍需要一种更容易使用、受力路径更合理的方案。文章源自群辉宜养车-https://www.car-repair.top/archives/56793

沃尔沃在 1958 年聘请航空工程师尼尔斯·博林（Nils Bohlin）担任安全工程师。他提出把腰带和斜跨带组合成 V 形布局，让织带跨过骨盆、胸廓和肩部，并把共同固定点布置在座椅一侧较低位置。1959 年，这一方案在北欧市场的 Volvo Amazon（120）和 PV544 上成为标准配置。它的关键不是多出一个固定点，而是让碰撞载荷传递到人体更能承受的部位。文章源自群辉宜养车-https://www.car-repair.top/archives/56793

技术发展过程

早期三点式安全带需要手动调节长度。基础几何建立之后，技术重点转向便利性和使用率：卷收器让织带可以随乘员动作伸缩，紧急锁止机构则在车辆减速度或织带快速拉出时锁住。沃尔沃提交的历史研究资料记录，带卷收器的安全带在 1973 年投入使用。便利性的改善并非附加价值，因为乘员愿意正确佩戴，保护设计才真正生效。文章源自群辉宜养车-https://www.car-repair.top/archives/56793

随后出现的预紧器，会在达到规定触发条件时迅速收紧织带，减少乘员与安全带之间的松弛量；限力器则通过受控释放织带或其他能量管理方式，调节安全带施加在乘员胸部的载荷。美国 NHTSA 的 FMVSS 209 测试资料把限力器定义为控制安全带张力、调节碰撞中传给乘员作用力的部件。预紧解决“尽早约束”，限力解决“如何管理约束载荷”，两者作用方向不同。文章源自群辉宜养车-https://www.car-repair.top/archives/56793

进入电子控制阶段后，烟火式预紧器与安全气囊控制单元协同，触发记录和故障监测进入 SRS 诊断范围。部分现代沃尔沃车型还使用可逆的电动预紧器，在急制动、车辆打滑、驶离道路或系统判断存在碰撞风险时提前收紧前排安全带；危险状态结束后，电动机构可恢复。安全带由被动承受碰撞，进一步发展为可在碰撞前参与乘员定位。文章源自群辉宜养车-https://www.car-repair.top/archives/56793

关键变化点

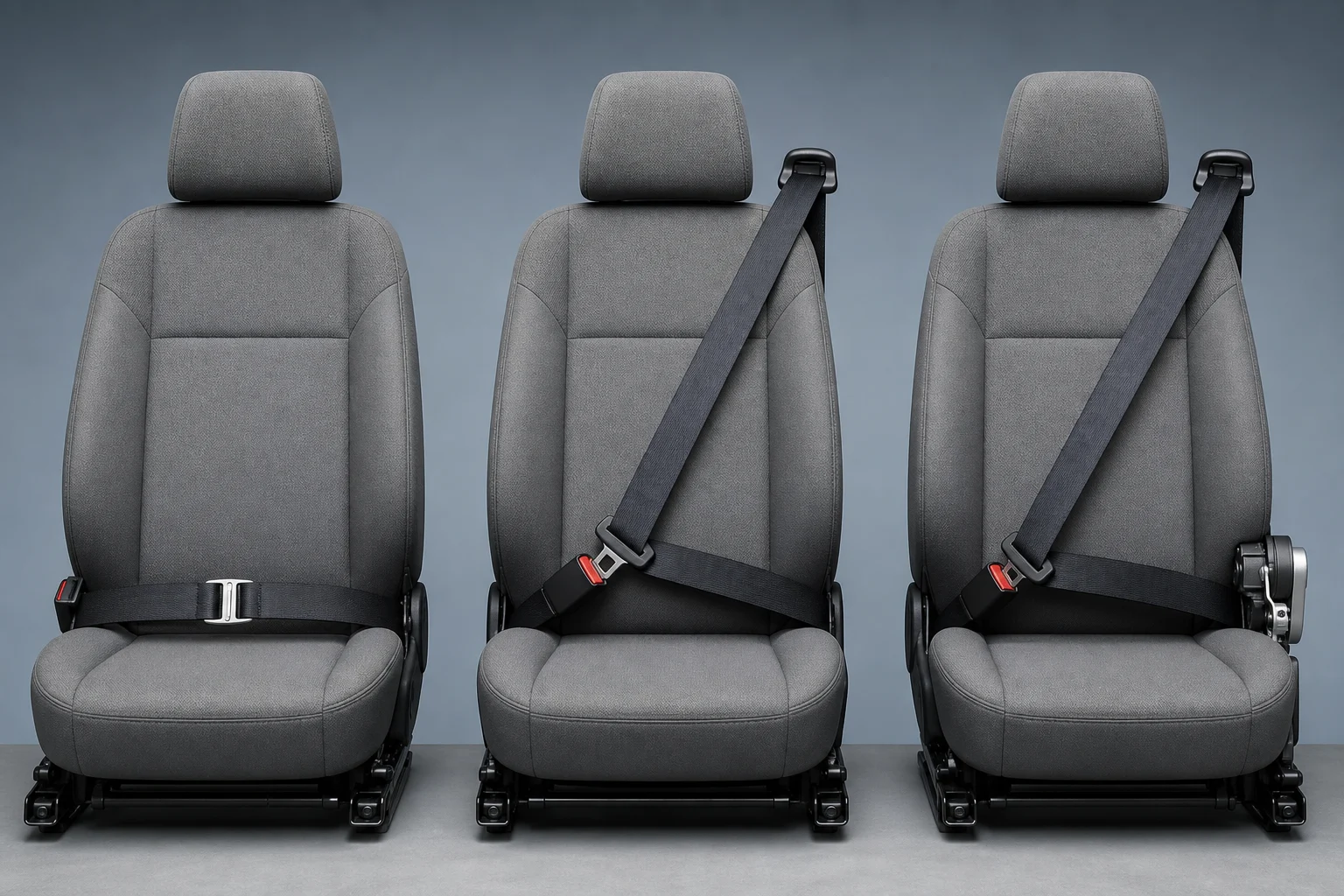

• 约束路径从腰部或胸部单独受力，发展为骨盆与上躯干共同受力的 V 形三点式布局。
• 手动调节发展为自动卷收与紧急锁止，在日常活动自由度和碰撞锁止之间取得平衡。
• 预紧器减少松弛量，限力器管理胸部载荷，安全带开始与气囊共同设计乘员减速度过程。
• 现代电动预紧器可与驾驶辅助系统联动，使维修诊断扩展到供电、通信、传感信息和控制策略。

这些变化也解释了为什么“安全带还能拉出来、还能扣上”不能证明系统完整。织带可能磨损或受过大载荷，卷收器锁止功能可能异常，预紧器回路可能报码，固定点和座椅结构也可能在事故后发生变形。外观可用不等于碰撞性能仍符合设计状态。文章源自群辉宜养车-https://www.car-repair.top/archives/56793

对现代维修的影响

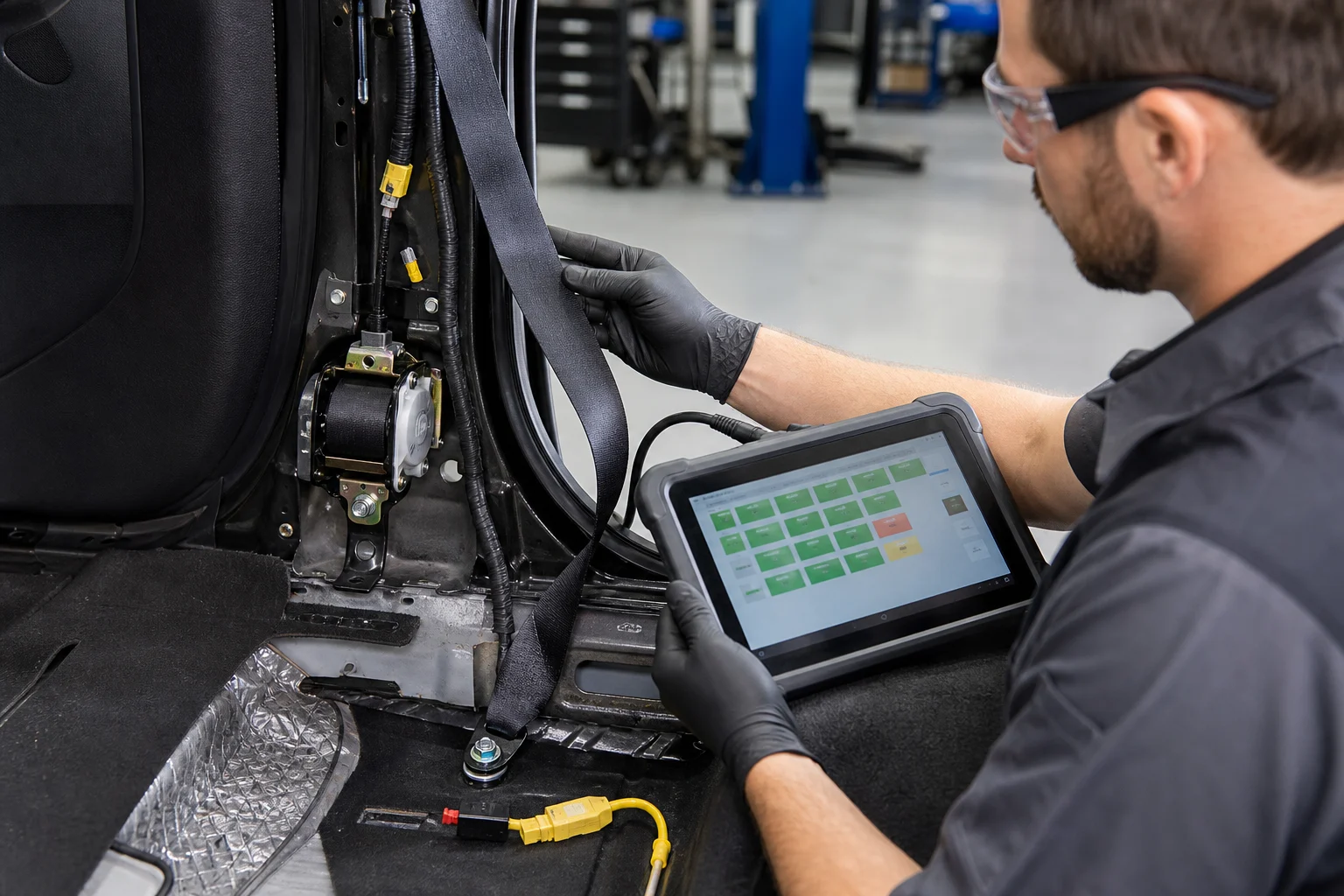

安全气囊警告灯点亮时，应先读取对应车型的 SRS 故障码、状态和触发记录，再结合座椅是否拆装、插接件锁止、线束夹持、锁扣开关和电源状态进行检查。不同车型对断电、等待时间、接插件处理和测试工具有明确要求，必须按厂商维修资料执行。不能用短接、电阻替代或随意测量的方式把警告灯“处理掉”，因为灯灭不代表真实保护能力恢复。文章源自群辉宜养车-https://www.car-repair.top/archives/56793

事故后检查不能只看气囊是否展开。沃尔沃用户资料明确提示：安全带受到碰撞等极大载荷后，即使外观没有损坏，整套安全带仍应更换；磨损或损坏的安全带同样需要更换，新部件还必须经过型式认可并适用于相同座位位置。这意味着维修前要确认事故方向、乘员位置、预紧器状态、控制单元记录以及车身和座椅固定点。文章源自群辉宜养车-https://www.car-repair.top/archives/56793

还要区分烟火式预紧器和可逆电动预紧器。烟火式装置一旦按设计触发，后续处理遵循车型事故维修标准；电动预紧器在某些临界工况后可能自动或按手册步骤复位。两者不能仅凭“安全带变紧”混为一谈。先确认部件类型和触发状态，再决定更换、复位或继续诊断。文章源自群辉宜养车-https://www.car-repair.top/archives/56793

群辉维修观点

肖师傅检查约束系统时，会把证据分成三层：第一层是织带、锁扣、卷收和固定点等机械状态；第二层是预紧器、线束和控制单元的电气状态；第三层是事故载荷、触发记录和车身结构条件。先确认车辆身份、座位位置和零件号，再按维修资料处理，避免把不同侧、不同配置或不同触发方式的部件混装。文章源自群辉宜养车-https://www.car-repair.top/archives/56793

安全系统维修的目标不是消除报码，而是恢复设计功能。清码前要保留故障和事故信息，更换后要按车型要求完成自检、标定或功能确认，并检查警告灯启动自检是否正常。只有机械约束、电气监测和事故修复三条链路都闭环，才算完成安全带系统维修。

总结

沃尔沃三点式安全带的历史，从 1959 年确立合理受力几何开始，经历自动卷收、紧急锁止、预紧与限力，再发展到与 SRS 和主动安全信息协同。它直接改变了现代维修方法：安全带不能只按内饰件检查，也不能只靠清除 SRS 故障码交车。现代安全带维修必须同时确认织带与固定结构、预紧限力部件、控制系统和碰撞后的更换边界。

资料来源

• Volvo Cars：三点式安全带 50 周年技术与历史资料
• Volvo Group Heritage：三点式安全带与开放专利历史
• Volvo 事故研究：三点式安全带十五年发展与卷收器阶段
• Volvo Cars E.V.A.：卷收器、预紧器与限力器发展说明
• Volvo V90 用户资料：标准与电动安全带预紧器、事故后更换边界
• NHTSA FMVSS 209 实验室测试程序：卷收器与限力器定义
