奥迪 Matrix LED 大灯技术演变史：为什么现代维修必须联动判断光学基准、车身姿态与标定

传统大灯的维修边界主要是灯泡、反射镜、线路和高低调节；Matrix LED 把远光拆成可独立控制的光区，再用摄像头、控制单元和车辆状态决定哪些区域点亮或熄灭。对维修技师来说，灯亮并不等于功能正常，照明故障已经从单一电路问题变成光学、姿态、通信与软件共同参与的系统问题。

历史背景

卤素灯和氙气灯提升了亮度与照射距离，但一个不可分割的远光区域很难同时做到“前方保持远光”和“避开其他道路使用者”。自动远光只能在整束远光开启与关闭之间切换，一旦识别到前车或来车，通常就要退出远光。文章源自群辉宜养车-https://www.car-repair.top/archives/56901

奥迪官方灯光技术资料记录了清晰的技术路线：2004 年在 A8 日间行车灯上应用 LED，2008 年 R8 采用全 LED 大灯，2013 年 A8 的 Matrix LED 将远光分成 25 个可单独开关或调暗的 LED。关键进步不是简单把氙气换成 LED，而是让光束第一次能够按区域受控。文章源自群辉宜养车-https://www.car-repair.top/archives/56901

技术发展过程

第一阶段是光源电子化。LED 响应快、可调光、可分段布置，控制单元能够根据电流和温度管理多个发光单元。全 LED 大灯仍要满足基本光型和水平调节要求，但内部已经从“灯泡加反射器”变为光源、驱动模块、散热结构和光学组件的组合。文章源自群辉宜养车-https://www.car-repair.top/archives/56901

第二阶段是矩阵化。前风挡摄像头识别车辆和环境，控制器针对对应区域关闭或调暗部分远光，同时保留其他区域照明。转向角、导航路线和车速还可参与弯道、路口及不同道路场景的光分布计算。此时大灯的输出取决于摄像头看到什么，也取决于车辆对自身姿态和行驶状态的判断。文章源自群辉宜养车-https://www.car-repair.top/archives/56901

第三阶段是数字化。奥迪在 2019 年随 e-tron Sportback 公布量产 Digital Matrix LED，核心为数字微镜器件 DMD；官方资料说明每个大灯约有 130 万个微镜，可高速改变反射方向，使光束形成高分辨率像素分布。它不仅能更精细地避让其他车辆，还能形成车道灯和方位提示等功能。文章源自群辉宜养车-https://www.car-repair.top/archives/56901

关键变化点

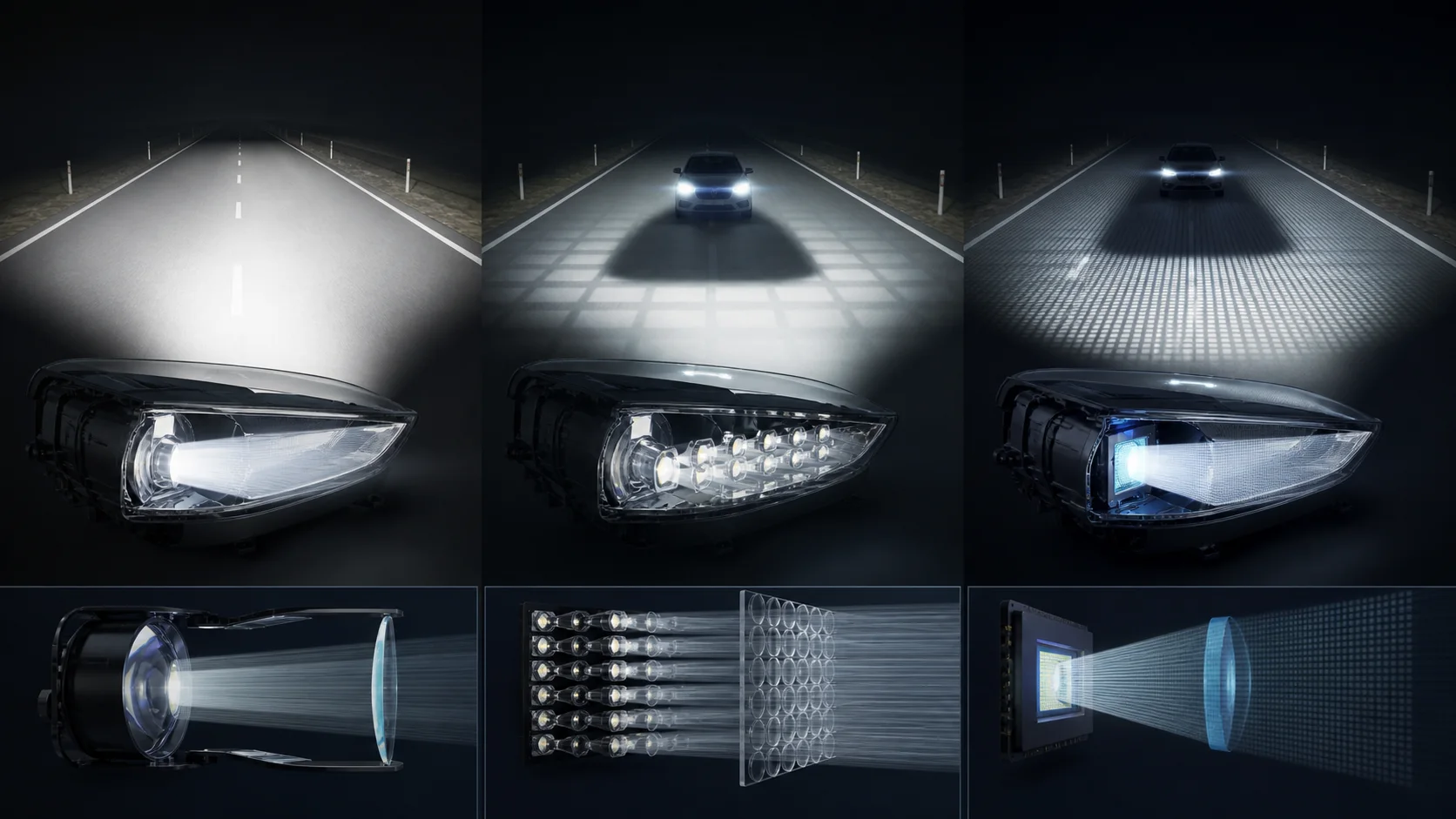

• 光源从单个灯泡或整体模块，演变为可独立调光的 LED 分区，再发展到像素化微镜控制。
• 控制依据从大灯开关与车身水平，扩展到前视摄像头、车速、转向、导航和驾驶辅助网络。
• 维修对象从灯泡与线路，扩展到驱动模块、冷却、安装几何、车身高度传感器、编码和基本设定。
• 完工判断从“左右都亮”，扩展到近光基准、矩阵参考段、动态遮蔽和故障存储均符合规范。

奥迪技术培训资料对 Matrix Beam 2.0 的描述表明，两排 LED 让遮蔽更精细，同时标定也可能需要记录参考光段的水平和垂直偏差。分辨率越高，对机械安装位置和标定数据的容差就越敏感。文章源自群辉宜养车-https://www.car-repair.top/archives/56901

对现代维修的影响

进厂先区分症状：完全不亮、某个光区缺失、报码但照明正常、自动远光不进入、遮蔽位置偏移，还是事故或拆装后光型不对。随后扫描全车并保留报码、冻结帧和软件信息。奥迪早期全 LED TSB 记录过控制模块软件计算导致电流报码的案例，说明有报码不能跳过适用车型、软件条件与实际灯光功能的核对。文章源自群辉宜养车-https://www.car-repair.top/archives/56901

基础检查要包括蓄电池电压、保险与搭铁、插头进水、驱动模块散热、灯体固定点、前杠和翼子板事故痕迹，以及左右灯体零件版本。若车身高度、轮胎气压或悬架状态不正确，静态光型基准也会改变。先把车辆放在规定的水平场地并恢复标准姿态，再进行大灯调节。文章源自群辉宜养车-https://www.car-repair.top/archives/56901

NHTSA 收录的奥迪矩阵大灯培训资料明确指出：大灯拆装、固定螺栓松动、大灯调节、相关控制单元或车身高度传感器更换，以及出现“无或错误基本设定”报码后，都可能需要重新标定。拆装后肉眼看起来高低一致，不代表矩阵参考光段已经校准。文章源自群辉宜养车-https://www.car-repair.top/archives/56901

正确流程通常是先按维修资料调整近光和机械位置，再用规定的大灯检测仪测量参考光段偏差，最后通过诊断设备把数据写入相关控制单元并执行基本设定。车型、市场版本和灯光配置不同，工具和流程也可能不同。不能用普通墙面光斑或其他车型的参数代替指定标定程序。文章源自群辉宜养车-https://www.car-repair.top/archives/56901

群辉维修观点

肖师傅处理自适应大灯问题，会按“确认配置—记录症状—全车诊断—供电与灯体检查—车辆姿态—机械调光—参考段标定—夜间功能验证”建立证据链。大灯总成昂贵，只有确认光源、驱动或内部硬件失效后，才进入总成或模块更换判断。

事故维修尤其要警惕“灯换新了但功能仍异常”。安装支架微小变形、错误零件版本、控制模块未参数化、前视摄像头或高度信号异常，都可能让遮蔽区域偏离。维修记录应保留调节前后数据、基本设定结果和道路验证条件。

总结

奥迪大灯从 LED 日行灯、全 LED、Matrix LED 发展到数字微镜像素化，本质上是从“照亮道路的电器”变成受摄像头、底盘姿态和软件共同控制的光学执行系统。现代大灯维修的完成标准，是光学基准正确、车辆姿态可信、编码与标定完整、动态功能经过验证。

资料来源

• Audi MediaCenter：从 LED 到 Matrix LED 与数字灯光的官方技术历史
• Audi MediaCenter TechFocus：Digital Matrix LED 与 DMD 技术说明
• Audi MediaInfo：e-tron Sportback 数字矩阵 LED 量产技术
• Audi 培训资料 / NHTSA：Matrix Beam 2.0 原理与标定
• Audi 培训资料 / NHTSA：矩阵大灯标定触发条件与参考段测量
• Audi TSB 94 21 43 / NHTSA：矩阵远光标定程序与市场功能边界
• Audi TSB / NHTSA：全 LED 控制模块软件与电流报码诊断边界
