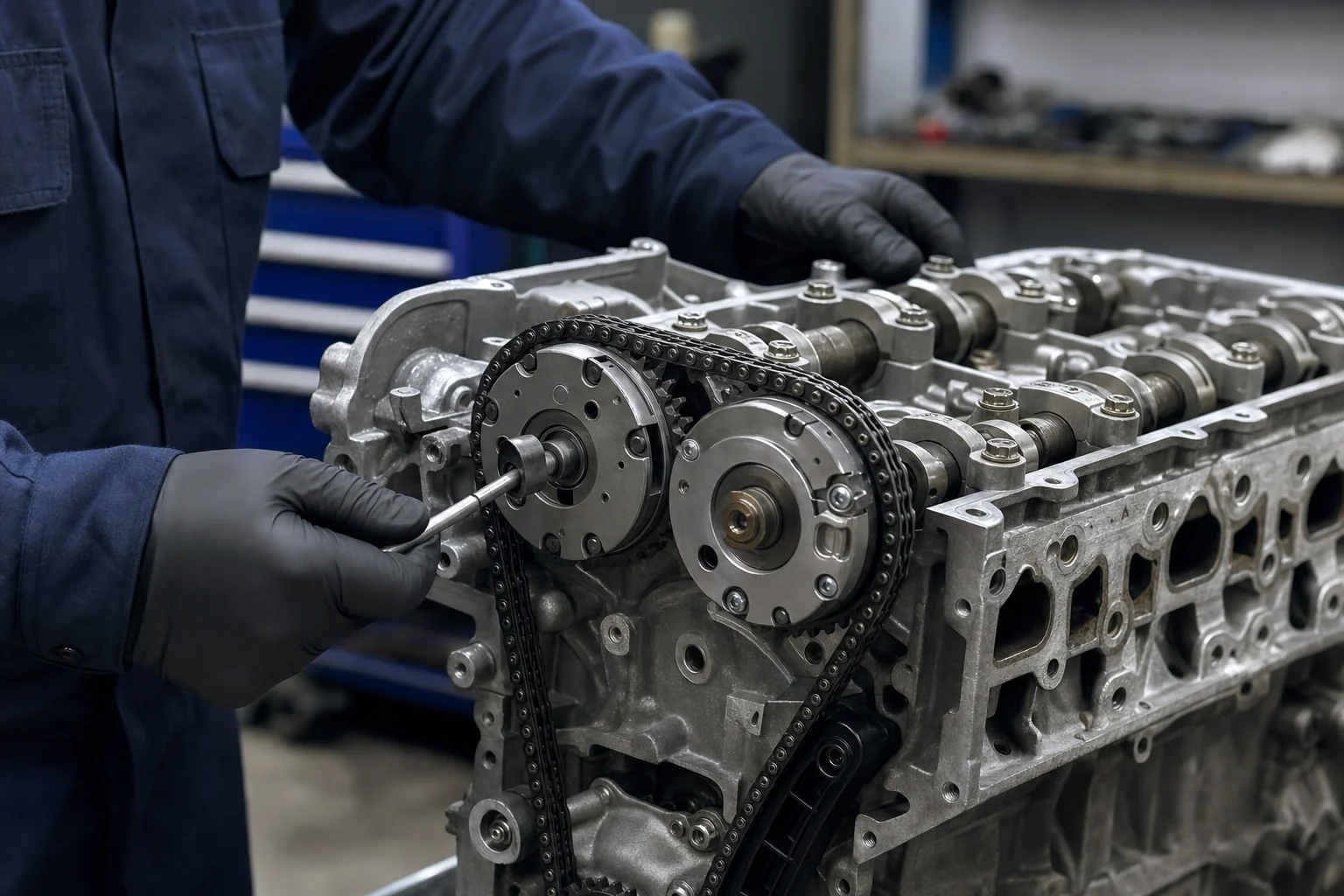

丰田 VVT-i 技术演变史：为什么现代维修必须同时判断油路、相位与机械正时

VVT-i 经常被简单理解成“一个凸轮轴电磁阀”，但它实际上是一套闭环控制系统：发动机电脑计算目标相位，机油控制阀分配油压，相位器改变凸轮轴角度，凸轮轴与曲轴传感器再反馈执行结果。同样出现 P0011、P0012 或相位偏差，不代表故障零件一定相同；油质、油压、电路、阀芯、相位器、正时链条和机械装配都可能让控制结果偏离目标。

历史背景

固定配气相位必须在怠速稳定、低速扭矩、高转充气效率和排放之间折中。进气门关闭过早或过晚、进排气重叠角大小，都只适合部分转速和负荷。丰田官方资料记载，1991 年 4A-GE 使用 WT 机构，按工况在两级进气门正时之间切换；它解决了一部分折中，却还不是连续控制。文章源自群辉宜养车-https://www.car-repair.top/archives/54957

1995 年丰田发布 VVT-i，并在同年 9 月把它应用于 2JZ-GE。初代系统由 ECU、机油控制阀和液压正时皮带轮组成，使用发动机本身的润滑油压力连续提前或延迟进气凸轮轴。VVT-i 的核心变化，是把凸轮轴相位从固定设定变成可计算、可执行、可反馈的控制量。文章源自群辉宜养车-https://www.car-repair.top/archives/54957

技术发展过程

发动机电脑根据转速、负荷、节气门、水温等条件计算目标角，再用占空比控制 OCV。OCV 把机油送入相位器的提前腔或延迟腔，相位器相对链轮转动凸轮轴；反馈信号用于判断实际角是否跟上目标角。部分负荷时，相位变化可以调整气门重叠、降低泵气损失并影响内部废气再循环；高负荷时，则根据转速优化进气门关闭时刻与充气效率。文章源自群辉宜养车-https://www.car-repair.top/archives/54957

结构随后不断扩展。丰田技术年表显示，1996 年 3S-FSE 使用叶片式 VVT-i，1998 年 3S-GE 应用 Dual VVT-i，把连续相位控制扩展到进、排气凸轮轴；1999 年 2ZZ-GE 的 VVTL-i 又增加分段式气门升程切换。VVT-i 改变相位，VVTL-i 还改变升程，两者不能按同一套执行机构诊断。文章源自群辉宜养车-https://www.car-repair.top/archives/54957

2007 年发布的 Valvematic 把 VVT-i 与连续可变进气门升程组合，用气门升程进一步调节进气量。后来的 VVT-iE 则在部分发动机进气侧用电机驱动相位器，改善低温和低油压条件下的控制能力，排气侧仍可能保留液压 VVT-i。系统名称相似，不等于执行方式、基准位置和检测步骤可以通用；发动机代码与维修手册版本始终是诊断起点。文章源自群辉宜养车-https://www.car-repair.top/archives/54957

关键变化点

• 从两级 WT 切换发展为连续可变的 VVT-i 相位控制。
• 从只控制进气凸轮轴，扩展为进排气双侧 Dual VVT-i。
• 从液压相位器，扩展到部分发动机使用电机驱动的 VVT-iE。
• 从单一相位控制，发展出叠加升程切换的 VVTL-i 与连续升程控制的 Valvematic。
• 从静态机械正时检查，发展为目标角、实际角、油压、波形和机械基准的联合验证。

这些变化也改变了报码的含义。控制单元看到的是“目标角与实际角不一致”或“曲轴与凸轮轴相关性越界”，并不能直接看到阀芯卡滞、油道堵塞还是链条基准偏移。报码描述控制结果，不能代替对故障环节的证明。文章源自群辉宜养车-https://www.car-repair.top/archives/54957

对现代维修的影响

第一步是确认车型、发动机代码、控制侧别和故障条件。保存冻结帧，区分冷启动短暂异响、热车怠速不稳、加速无力与持续报码；再确认是进气侧、排气侧，还是曲轴凸轮轴相关性问题。没有确认系统版本，就不能套用别的发动机的目标角、锁止位置或主动测试方法。文章源自群辉宜养车-https://www.car-repair.top/archives/54957

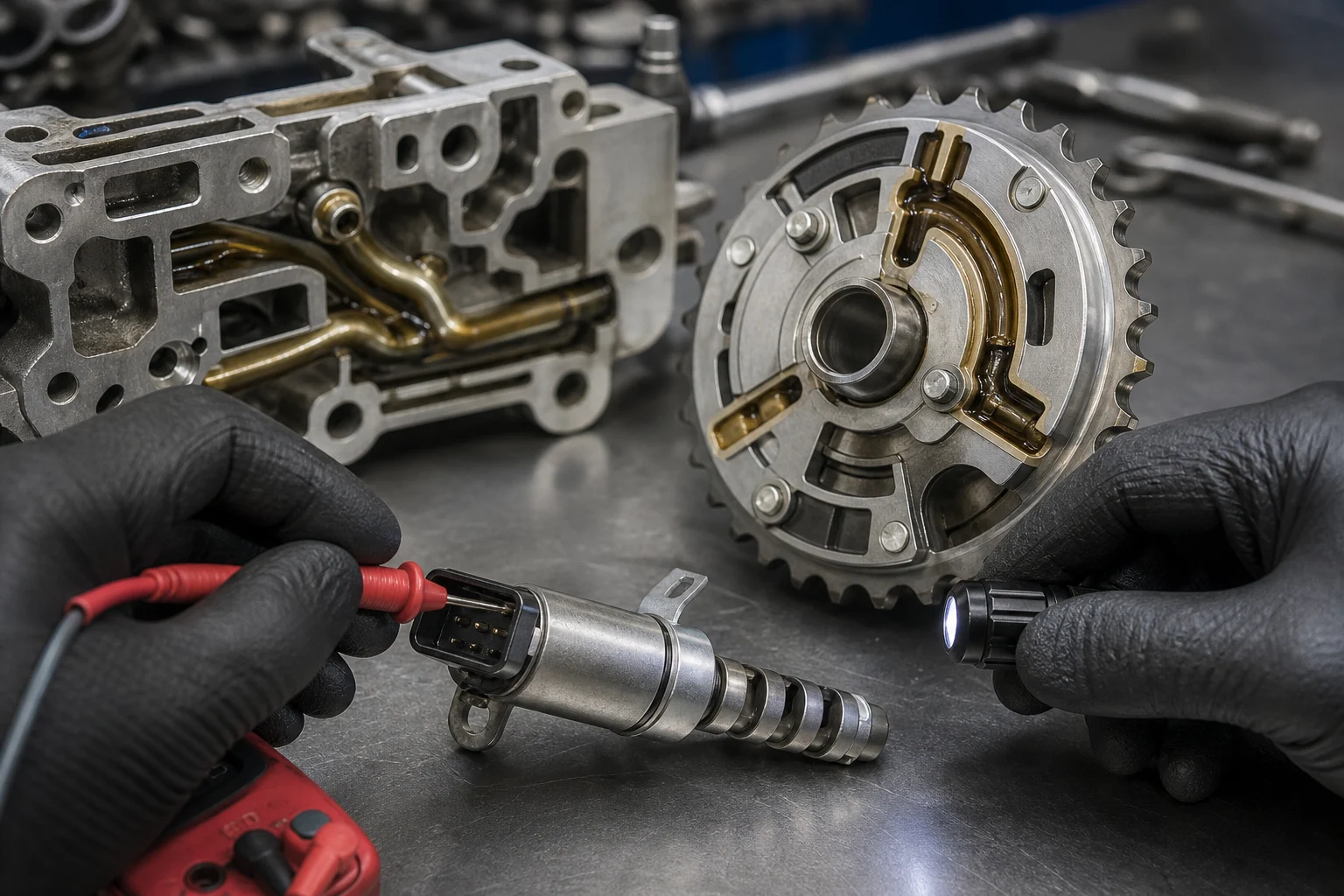

第二步检查润滑条件。机油液位、黏度、污染、滤网、油道和热车油压都会影响液压相位器。冷车能动作、热车跟随变慢，或提高转速后才恢复，往往需要实测油压并观察响应时间。线圈电阻正常，只能证明部分电气条件，不能证明 OCV 阀芯和相位器已经建立正确油压。文章源自群辉宜养车-https://www.car-repair.top/archives/54957

第三步比较控制指令与反馈。利用诊断仪记录目标角、实际角、OCV 指令和转速变化，条件允许时执行厂家主动测试。若有指令而实际角不动，应继续分离电路、阀芯、油路和相位器；若实际角能变化但回不到基准，需检查锁止机构与机械正时。目标角和实际角的动态差值，比单次静态数据更能说明执行能力。文章源自群辉宜养车-https://www.car-repair.top/archives/54957

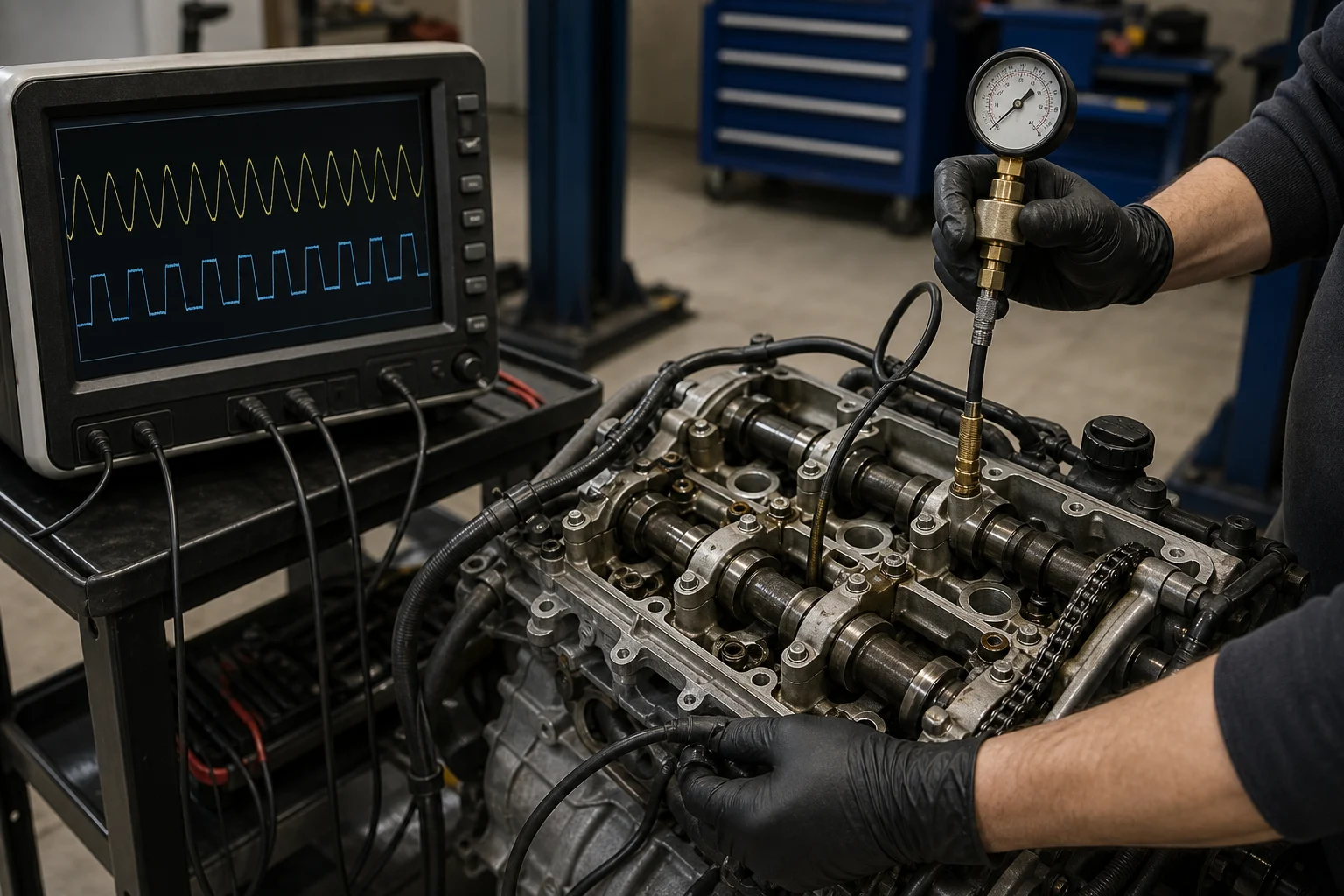

第四步验证机械相关性。正时链条伸长、张紧器或导轨异常、相位器锁止不稳、安装错齿，都可能与油控故障表现相似。应按维修资料核对机械标记，必要时采集曲轴与凸轮轴波形，并与已知正常波形比较。清码后暂时不报码，不等于机械基准和动态响应已经恢复。文章源自群辉宜养车-https://www.car-repair.top/archives/54957

群辉维修观点

群辉维修会把 VVT-i 故障拆成“控制请求—电磁阀动作—油压传递—相位器转动—传感器反馈—机械基准”六个环节，再决定测量顺序。先证明故障停在哪一环，再决定清洗油路、修线路、更换 OCV、相位器或拆检正时机构，可以避免一个相位报码带来连续换件。

维修完成后，应在原故障出现的温度、转速和负荷范围内复测，确认目标角与实际角同步、回位稳定、曲轴凸轮轴相关性正常，并复查机油压力和异响。对于偶发故障，保留冻结帧、趋势图和波形，比只记录“清码后正常”更有价值。

总结

从 1991 年两级 WT、1995 年连续 VVT-i，到 Dual VVT-i、VVTL-i、Valvematic 和 VVT-iE，丰田把配气控制从固定机械设定发展成多执行器闭环系统。现代 VVT-i 维修的结论必须同时得到油路、电控反馈和机械正时三方面证据支持，这正是为什么今天不能看到相位报码就只换电磁阀。

资料来源：
1. Toyota Motor Corporation，1995 年 VVT-i 技术发布：https://global.toyota/en/detail/7893162
2. Toyota 75 Years，发动机技术年表：https://www.toyota-global.com/company/history_of_toyota/75years/data/automotive_business/products_technology/technology_development/engines/index.html
3. Toyota Motor Corporation，2007 年 Valvematic 技术发布：https://global.toyota/en/detail/279298
4. Toyota Motor Corporation，2014 年新一代高热效率发动机与 VVT-iE：https://global.toyota/en/detail/mail/1693527
5. Toyota Technical Review Vol.64，Dynamic Force Engine 与 VVT-iE：https://global.toyota/pages/global_toyota/mobility/technology/toyota-technical-review/TTR_Vol64_E.pdf
