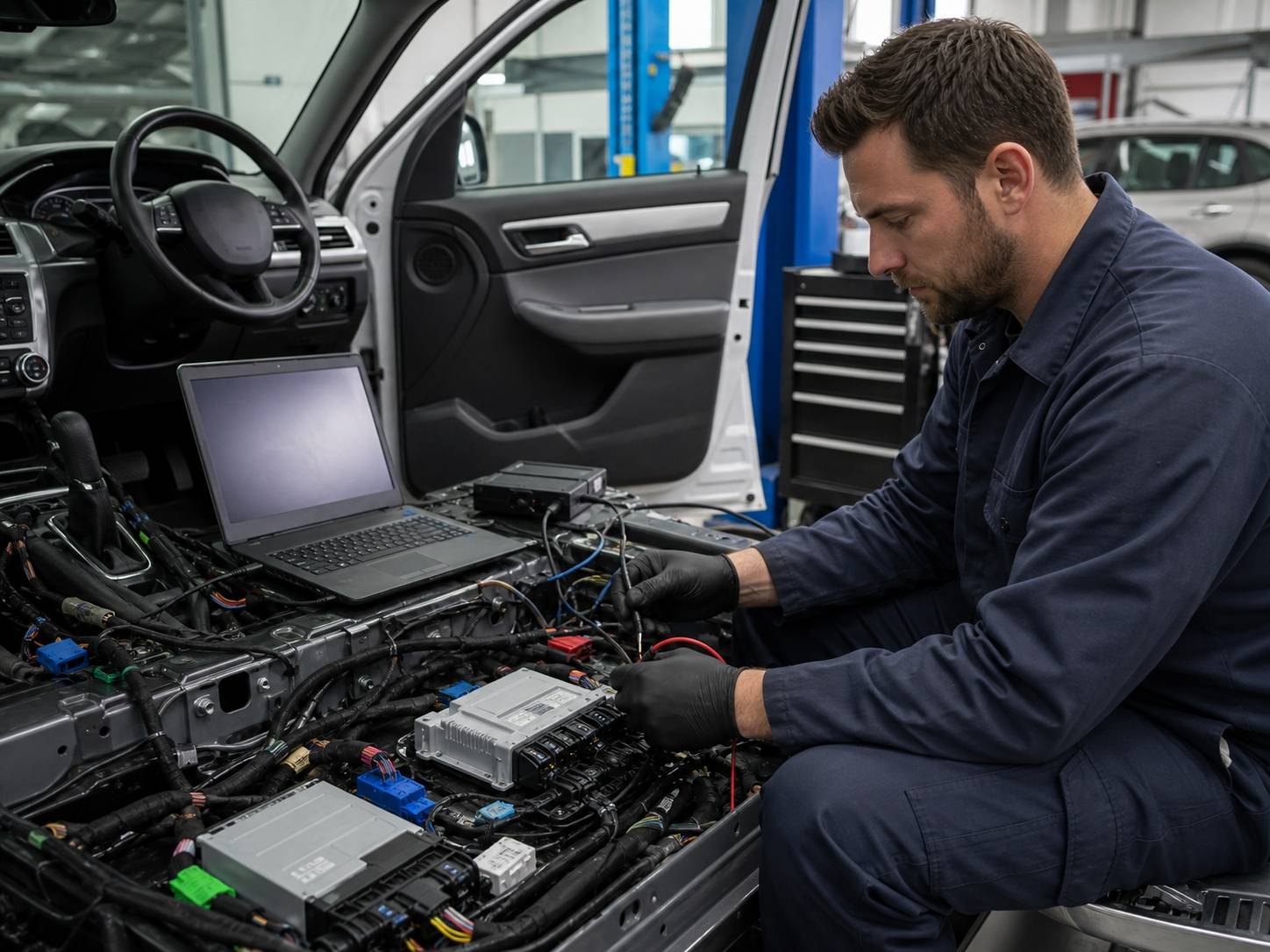

现代车辆的故障判断,常常要从控制单元之间能否正常通信开始

今天一辆车可能同时出现发动机、变速箱、制动、转向和车身系统报码。它们未必代表五个系统同时损坏,更可能是同一条通信网络、同一处供电或某个控制单元把整条总线拖入异常。CAN 的发展史,正好解释了现代维修为什么要从“哪个零件坏了”转向先判断失联范围、网络状态和共同故障条件

历史背景

20 世纪 80 年代,汽车电子控制单元逐渐增加。发动机、制动和仪表等系统如果继续依靠点对点线路交换每一个信号,线束、接口和故障点都会迅速增加。博世因此在 1983 年开始开发新的串行通信系统,并在 1986 年美国 SAE 大会上公开介绍 Controller Area Network,也就是 CAN。文章源自群辉宜养车-https://www.car-repair.top/archives/54719

CAN 的核心价值不是把所有控制单元变成一台电脑,而是让多个节点在共享总线上交换带优先级的消息。高优先级报文可以在竞争中先发送,各节点又能发现传输错误并限制持续出错的节点。博世资料显示,CAN 后来成为发动机、变速箱和安全系统控制单元之间的重要通信基础。文章源自群辉宜养车-https://www.car-repair.top/archives/54719

技术发展过程

早期 Classical CAN 已能满足大量实时控制需求。它的经典帧最多承载 8 字节数据,协议速率上限为 1 Mbit/s。对发动机扭矩请求、轮速、转向角、制动状态这类短而频繁的信息来说,这种结构具有很强的确定性和抗干扰能力。双绞线只是物理线路的一部分,仲裁、错误检测和节点状态管理才是 CAN 能长期使用的关键文章源自群辉宜养车-https://www.car-repair.top/archives/54719

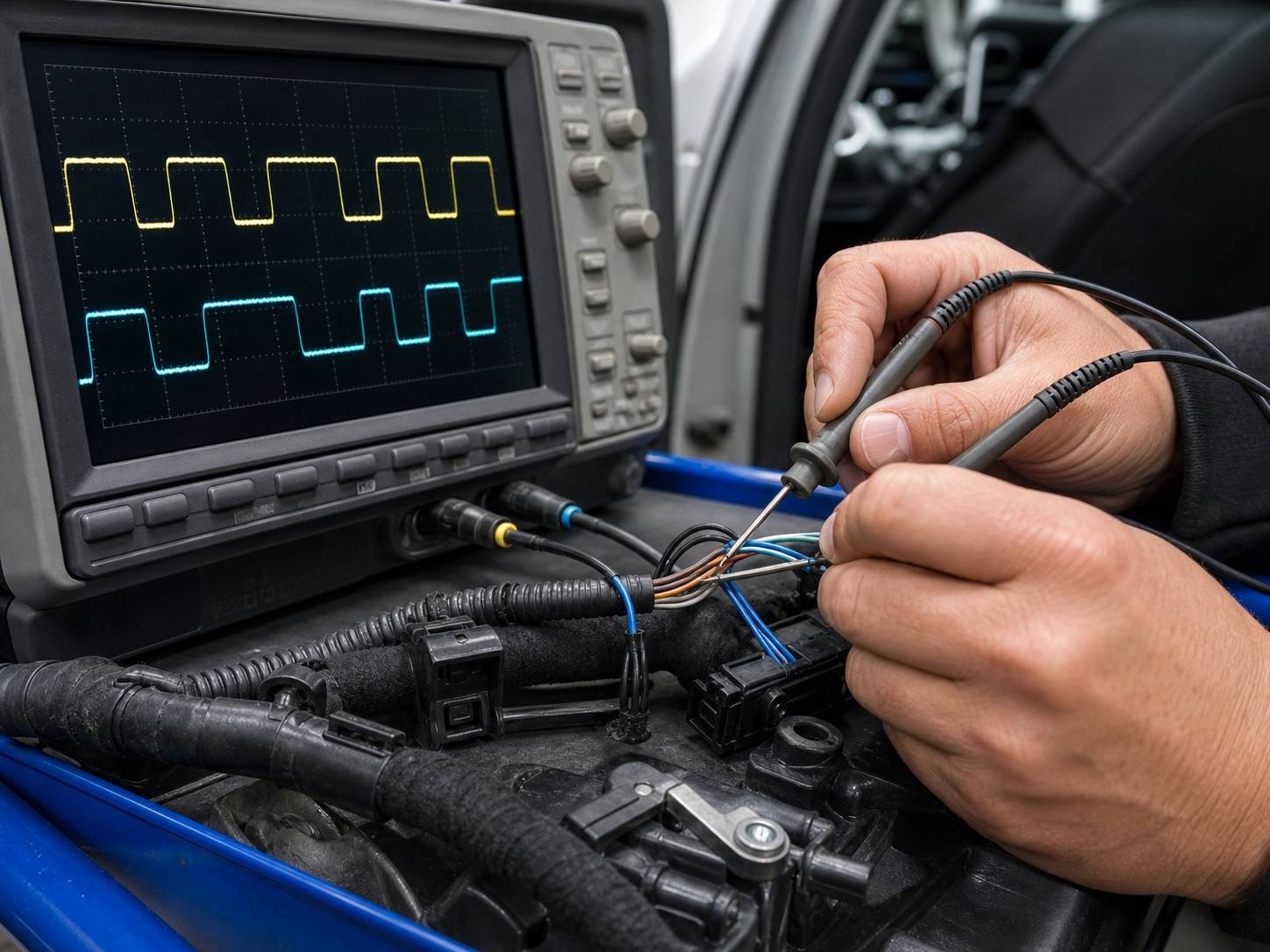

波形检查用于确认物理层是否健康,但结论必须结合车型拓扑和维修资料

随着摄像头、域控制器、软件刷写和更复杂的整车功能增加,经典 CAN 的带宽和单帧数据量开始受到限制。博世在 2012 年推出 CAN FD,通过在同一帧的数据阶段切换到更高传输速率,并把单帧有效载荷从最多 8 字节扩展到最多 64 字节。文章源自群辉宜养车-https://www.car-repair.top/archives/54719

再往后,CAN XL 把数据阶段能力推进到最高约 20 Mbit/s,并允许更大的数据字段,用来衔接传统 CAN 与车载以太网之间的应用空间。现代车辆因此不是只剩一种总线,而是 Classical CAN、CAN FD、LIN、以太网等网络按功能分层,由网关协调。文章源自群辉宜养车-https://www.car-repair.top/archives/54719

关键变化点

第一,信号来源从“独立导线”变成“网络消息”。仪表看到的发动机转速、变速箱收到的扭矩请求、ESP 使用的转向角,可能来自其他控制单元。一个源节点或网关失效,会让多个接收系统同时报码文章源自群辉宜养车-https://www.car-repair.top/archives/54719

第二,通信故障必须区分单节点失联、整段总线失联和跨网关失联。一个模块不通信,先查它自身的供电、接地、插头和支线;同一总线上多个模块同时消失,则要优先检查共同电源、主干线、终端和是否有节点把网络拉低。文章源自群辉宜养车-https://www.car-repair.top/archives/54719

第三,CAN FD 和多总线架构提高了带宽,也提高了车型差异。传统经验里的固定电阻值、固定诊断口针脚或单一波形标准不能跨车型硬套。测量值必须与该车网络拓扑、终端位置、总线类型和休眠状态对应文章源自群辉宜养车-https://www.car-repair.top/archives/54719

第四,软件和网络配置成为维修边界的一部分。模块更换后可能需要编程、配置或安全认证;刷写失败也可能让模块仍有供电却无法正确加入网络。NHTSA 收录的厂商技术公告已经把“逐条总线记录哪些模块在线”列为诊断步骤,而不是先批量更换控制单元。文章源自群辉宜养车-https://www.car-repair.top/archives/54719

对现代维修的影响

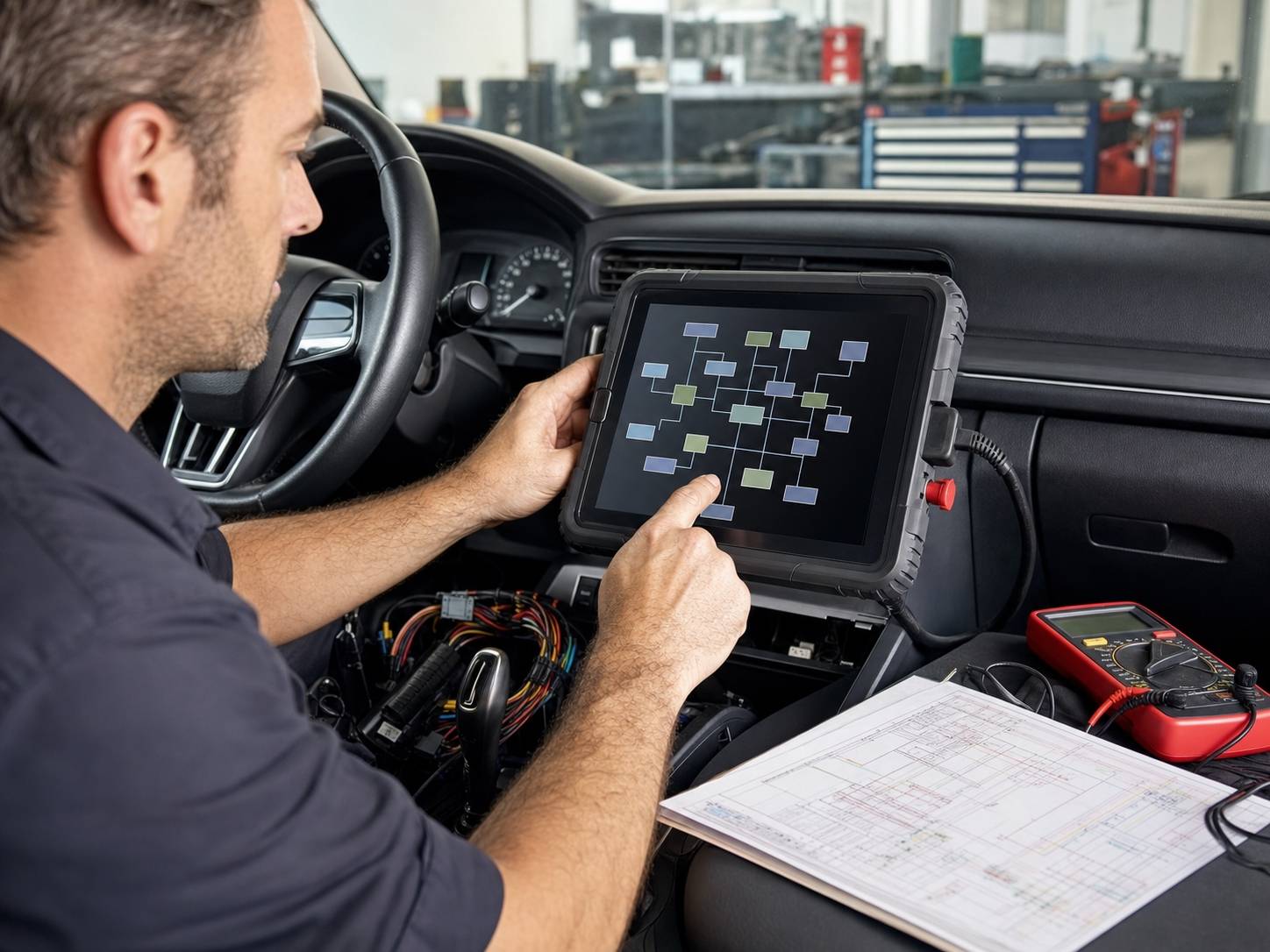

先建立整车通信拓扑和在线模块清单,再决定线路、软件或控制单元检查范围

面对大量 U 类通信故障码,第一步是保存全车扫描结果和故障发生状态,建立“谁在报谁失联”的关系。随后确认蓄电池电压、搭铁和相关熔断器,再按拓扑判断失联模块是否集中在同一条总线或同一供电支路。不要看到一串通信报码就逐个更换报码系统的零件文章源自群辉宜养车-https://www.car-repair.top/archives/54719

电阻和示波器检查也要有顺序。断电测量终端状态前,要按照资料让网络进入正确状态;带电看波形时,要比较高、低两路的幅值、互补关系、边沿和干扰。若整条总线被某个节点或线路拉住,可以按维修资料分段隔离,但必须避免用试灯或错误探针损伤低压通信电路。

当只有一个模块离线时,供电和接地仍是最先核对的基础。有电不等于供电质量合格,有搭铁也不等于压降正常。只有线路、连接器、终端、网络物理层和软件状态都得到证据支持后,控制单元本体才进入更换判断。

群辉维修观点

肖师傅处理通信故障,先看全车扫描的结构,不会把每个 U 码都当成一个独立故障。哪些模块能进、哪些模块进不了,报码集中在哪个网段,断电前后、冷车热车和振动时是否变化,这些信息比“故障码数量很多”更有价值。

CAN 维修最怕两种误区:一是只量一次电阻就下结论,二是只看模块不通信就判模块损坏。正确方法是把供电、接地、拓扑、波形、连接状态和软件配置串成证据链,再决定修线、处理插头、恢复编程还是更换控制单元。

总结

从 1980 年代的共享串行通信,到 Classical CAN、CAN FD 和 CAN XL,汽车网络不断提高带宽和数据承载能力,也让不同控制系统之间的依赖越来越深。它带来的维修变化,是故障不能再只按零件所在位置理解。

今天修发动机、变速箱、底盘和车身电器,都可能先遇到通信问题。先确定网络哪里断、为什么断,再判断哪个部件坏,这就是 CAN 技术演变留给现代维修最重要的工作顺序。
