摘要从 2001 年 N42 首次量产应用，到与 VANOS、直喷和涡轮增压融合，解析宝马 Valvetronic 的机构原理与现代维修诊断边界。

历史背景

传统汽油发动机主要用节气门限制进入气缸的空气量。小负荷时节气门开度较小，活塞吸气需要克服更明显的泵气损失。宝马在 2000 年公开 Valvetronic 的开发方向，核心思路是把负荷调节的位置从进气道前端移到进气门：通过连续改变进气门升程，让气缸直接获得所需空气。

宝马集团档案记载，Valvetronic 于 2001 年首先用于 BMW 316ti Compact 的 N42 四缸发动机，随后逐步进入其他四缸车型。它与 VANOS 的职责不同：VANOS 改变凸轮轴相位，Valvetronic 改变进气门升程。一个主要管“什么时候开”，另一个主要管“开多大”，现代诊断不能把两套系统混为一谈。文章源自群辉宜养车-https://www.car-repair.top/archives/55382

技术发展过程

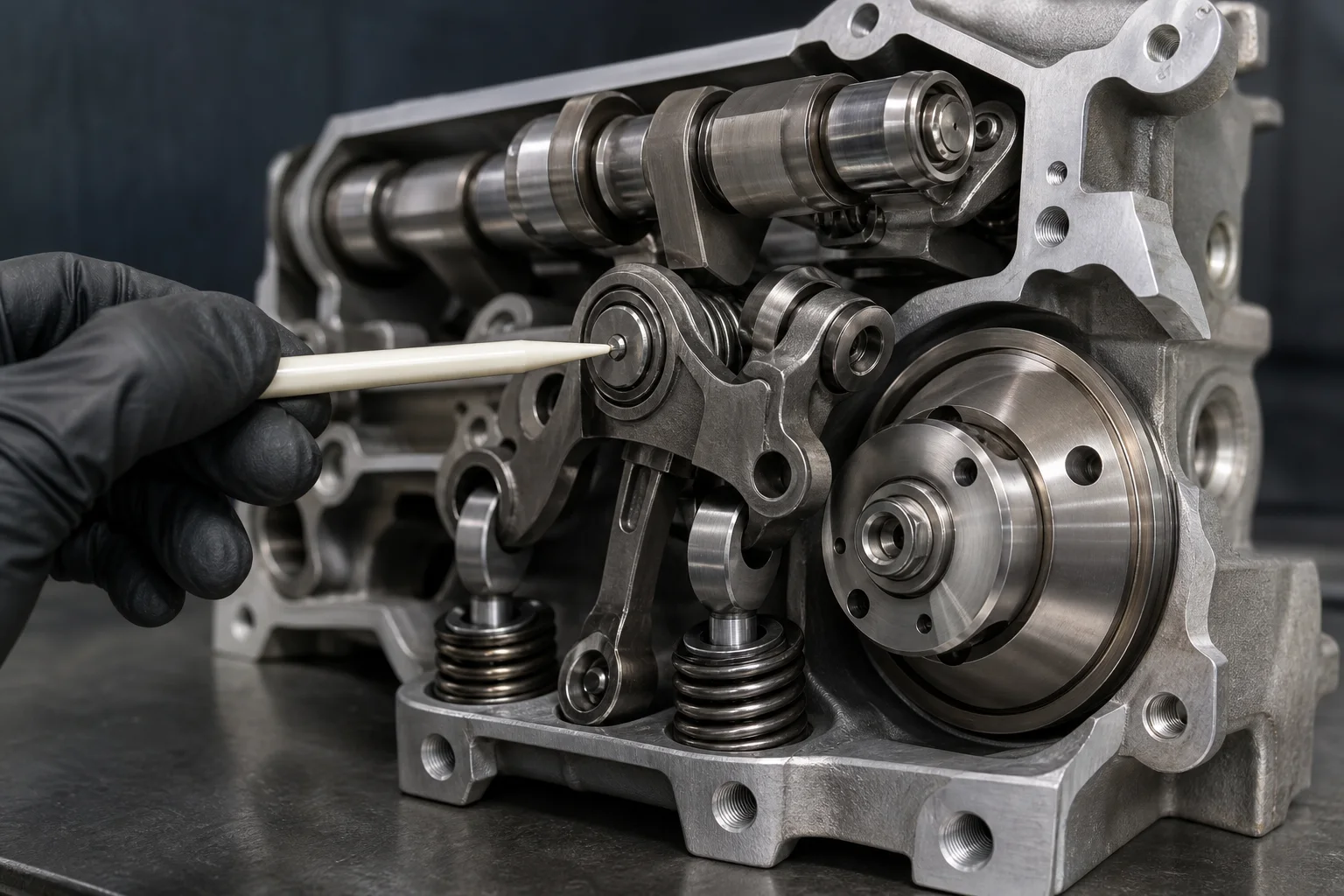

Valvetronic 在凸轮轴与进气门之间增加中间摇臂，并以电机驱动偏心轴。偏心轴位置改变中间摇臂的几何支点，同一凸轮轮廓因此可以形成从很小到较大的进气门升程。发动机控制单元根据驾驶者扭矩需求、转速、温度和负荷，协调升程、喷油、点火与 VANOS 相位。文章源自群辉宜养车-https://www.car-repair.top/archives/55382

在正常运行范围内，空气量主要由气门升程调节，节气门仍保留并参与启动、故障保护和特定工况控制。因此，“无节气门负荷控制”并不等于车辆没有节气门。早期自然吸气 N42、N46 等发动机建立了这套机械与电控架构，随后六缸、八缸发动机以及涡轮增压机型继续采用并优化。文章源自群辉宜养车-https://www.car-repair.top/archives/55382

宝马后续资料显示，Valvetronic 与直喷、Double-VANOS 和涡轮增压共同进入 TwinPower Turbo 技术组合。系统目标从单纯降低泵气损失，扩展到更快扭矩响应和更精细的空气量控制。技术越集成，单个故障现象越难只靠一个部件解释。文章源自群辉宜养车-https://www.car-repair.top/archives/55382

关键变化点

  • 负荷控制位置改变：从节气门前端节流，转为控制进气门实际升程，空气模型和怠速控制因此更依赖升程反馈。
  • 机械链条增加：电机、蜗杆传动、偏心轴、中间摇臂、滚子与进气门共同决定结果，卡滞与磨损会表现为电控偏差。
  • 位置反馈成为闭环依据：控制单元必须知道偏心轴实际位置，才能比较目标升程与实际升程。
  • 学习值进入维修流程：拆装执行机构、偏心轴相关部件或特定软件维修后，可能需要按车型技术资料学习极限位置。

这套变化把“气门机构”从传统机械检查对象变成机电一体系统。报码描述的是控制系统发现的偏差，不等于已经锁定损坏零件。同一个位置合理性或无法运动报码，可能来自电压、插接器、线束、传感器、执行电机、机械阻力、基础正时或软件条件。文章源自群辉宜养车-https://www.car-repair.top/archives/55382

对现代维修的影响

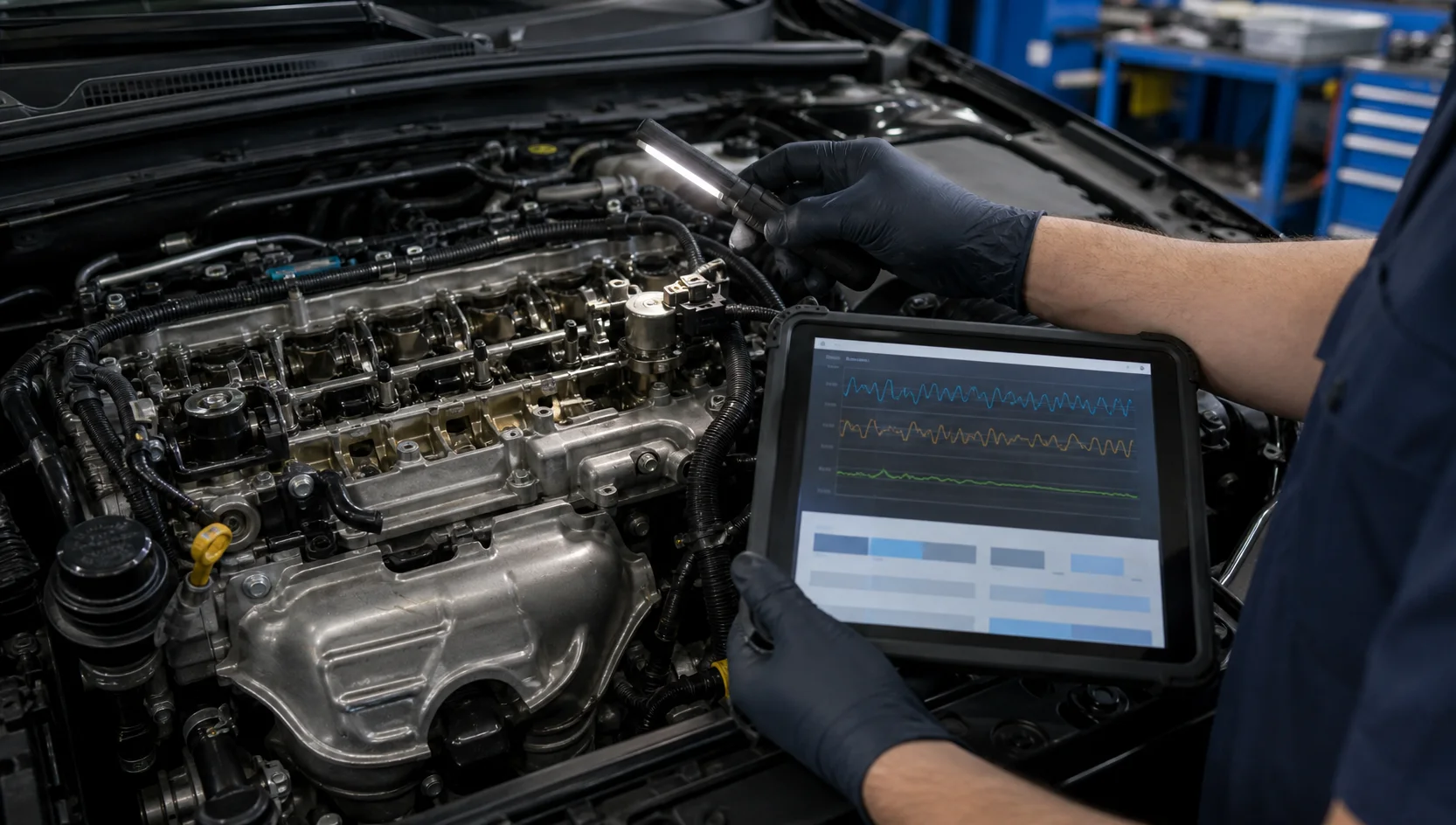

遇到启动困难、怠速抖动、动力受限或 Valvetronic 相关报码，第一步应确认发动机型号、软件版本和故障出现条件，并在稳定电源支持下完成全车测试。随后比较目标与实际偏心轴位置、执行机构动作和限位学习结果，再检查插接器、线束、供电与搭铁。先验证系统能否按指令运动，再决定更换什么。文章源自群辉宜养车-https://www.car-repair.top/archives/55382

BMW 技术通报 SI B11 06 16 针对 N51、N52 系列的偏心轴传感器合理性报码，明确要求检查传感器插接器及发动机线束是否被机油污染。这说明报码虽落在位置反馈上，维修入口却可能是密封泄漏和连接器污染。不检查油路侵入就直接换传感器，可能留下重复故障条件。文章源自群辉宜养车-https://www.car-repair.top/archives/55382

另一份 BMW 通报 SI B12 28 19 对部分错误 Valvetronic 故障要求根据故障灯状态执行对应测试计划，而不是见码即换件；MINI/BMW Group 的 M12 16 14 还记录了特定发动机软件条件下的热车无法启动，并规定释放机构、升级诊断环境和学习极限位置。同名系统在不同发动机上的维修措施不能互相套用。文章源自群辉宜养车-https://www.car-repair.top/archives/55382

机械检查同样不能省略。如果执行电机电流异常、机构运动不均、限位反复学习失败，就要根据该发动机结构评估偏心轴、轴承、中间摇臂和基础配气状态。更换零件后还应完成规定的装配位置、极限位置学习与冷车、热车复核。学习成功是验收条件之一，不是掩盖机械卡滞的工具。文章源自群辉宜养车-https://www.car-repair.top/archives/55382

群辉维修观点

Valvetronic 故障最容易出现两种误判：把所有怠速问题都归到偏心轴系统，或把所有 Valvetronic 报码都归到执行电机。我们的顺序是先保存故障环境和实际值，再确认电源与软件条件，然后检查机油污染、插接器和机构动作，最后才进入拆检。文章源自群辉宜养车-https://www.car-repair.top/archives/55382

诊断边界应由目标位置、实际位置、动作测试和机械阻力共同建立。如果空气泄漏、点火、喷油、正时或缸压存在问题，也会造成怠速和扭矩异常；反过来，偏心轴机构失去控制又会影响进气量模型。只看症状或只看报码，都不足以形成闭环。

总结

宝马 Valvetronic 从 2001 年量产应用开始，把汽油机负荷控制从单一节气门调节推进到全可变进气门升程，并与 VANOS、直喷和涡轮增压持续融合。它对现代维修最直接的影响是：必须把机械机构、位置反馈、执行控制、软件版本和学习流程放在同一条诊断链中。这就是为什么今天修可变气门升程系统，要先确认控制结果，再决定拆装与换件。

资料来源：BMW Group PressClub 2000 年 Valvetronic 发布资料；BMW Group Classic BMW 316ti Compact（E46）车型档案；BMW Group PressClub《VALVETRONIC: fully variable valve lift on the intake side》；BMW/NHTSA 技术通报 SI B11 06 16、SI B12 28 19；MINI/BMW Group/NHTSA 技术通报 SI M12 16 14。
