丰田 D-4S 双喷射技术演变史：为什么现代维修必须同时检查两套供油路径

今天在维修丰田、雷克萨斯的汽油发动机时，看到“D-4S”不能只理解为多了一组喷油器。它代表发动机控制从单一路径供油，发展为进气道喷射与缸内直喷协同工作的系统。对技师来说，真正重要的是：同一个失火、混合气或燃油压力报码，可能来自两套供油路径中的任意一侧。

历史背景

丰田在 1996 年公开 D-4 缸内直喷发动机。当时的重点是利用高压喷射、气流组织、活塞燃烧室形状和精确控制，在低负荷下形成分层稀薄混合气。它证明了汽油可以直接喷入气缸，但也让喷油形态、燃烧稳定性、排放后处理与控制策略变得更复杂。文章源自群辉宜养车-https://www.car-repair.top/archives/54820

随后，丰田没有简单地把所有工况都交给缸内直喷。2005 年前后应用于 2GR-FSE 等发动机的 D-4S，在每缸设置一个缸内直喷喷油器和一个进气道喷油器。丰田工程师 2006 年发表的 SAE 论文明确描述了这种双喷射结构。D-4S 的核心不是两套系统互相备用，而是控制单元按工况协调喷油比例与时序。文章源自群辉宜养车-https://www.car-repair.top/archives/54820

技术发展过程

早期 D-4 解决的是“如何在气缸内形成可控混合气”。D-4S 进一步解决不同转速、负荷和温度下的燃烧折中：进气道喷射有利于燃油与空气在进气过程充分混合，缸内直喷则可利用燃油蒸发带来的进气冷却效果，并让喷油时刻拥有更大的控制空间。文章源自群辉宜养车-https://www.car-repair.top/archives/54820

到了 TNGA 的 Dynamic Force 发动机阶段，D-4S 与更强的滚流、高速燃烧、多孔直喷喷油器、高压缩比和可变控制系统一起工作。丰田 2016 年发布的 2.5 升 Dynamic Force 发动机资料仍将 D-4S 列为关键配置。这说明技术演变的方向不是单纯增加喷油压力，而是把喷油、气流、点火、气门控制和热管理作为完整燃烧系统标定。文章源自群辉宜养车-https://www.car-repair.top/archives/54820

关键变化点

• 从 D-4 单一缸内直喷，发展到 D-4S 的进气道喷射加缸内直喷。
• 从强调分层稀薄燃烧，发展到围绕不同工况协调两种喷射方式的均质燃烧控制。
• 从独立看喷油器，发展到把高压泵、低压供油、喷油器驱动、空燃比反馈、点火与气流组织联合分析。
• 在 Dynamic Force 发动机上，双喷射继续与高速燃烧和高压缩比协同，系统版本与发动机代码决定正确的检测标准。

需要特别注意：不同发动机、市场和标定的喷射切换逻辑并不相同。不能把某一款发动机在某个工况下的喷射比例，套用到所有 D-4S 车型；维修时应以对应车型维修资料、数据标准和主动测试条件为准。文章源自群辉宜养车-https://www.car-repair.top/archives/54820

对现代维修的影响

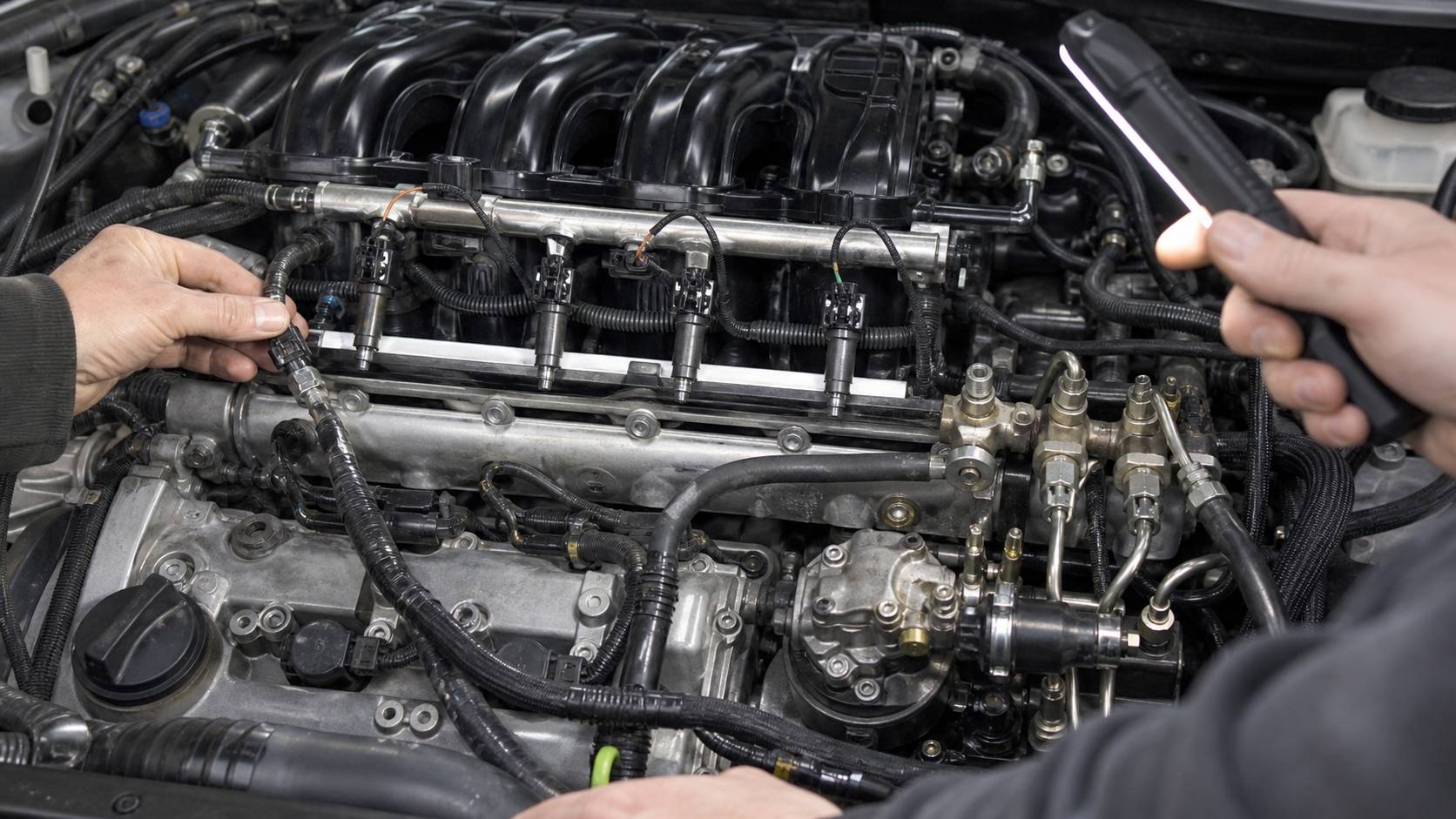

双喷射最直接的影响，是故障树必须拆成低压供油、高压建立、两组喷油器驱动与机械状态几个层级。车辆出现启动时间长、负荷下动力不足、混合气过稀或失火时，只测油箱侧低压并不能证明缸内直喷压力正常；同样，只看到高压轨目标值，也不能排除进气道喷油器或其供油回路的问题。文章源自群辉宜养车-https://www.car-repair.top/archives/54820

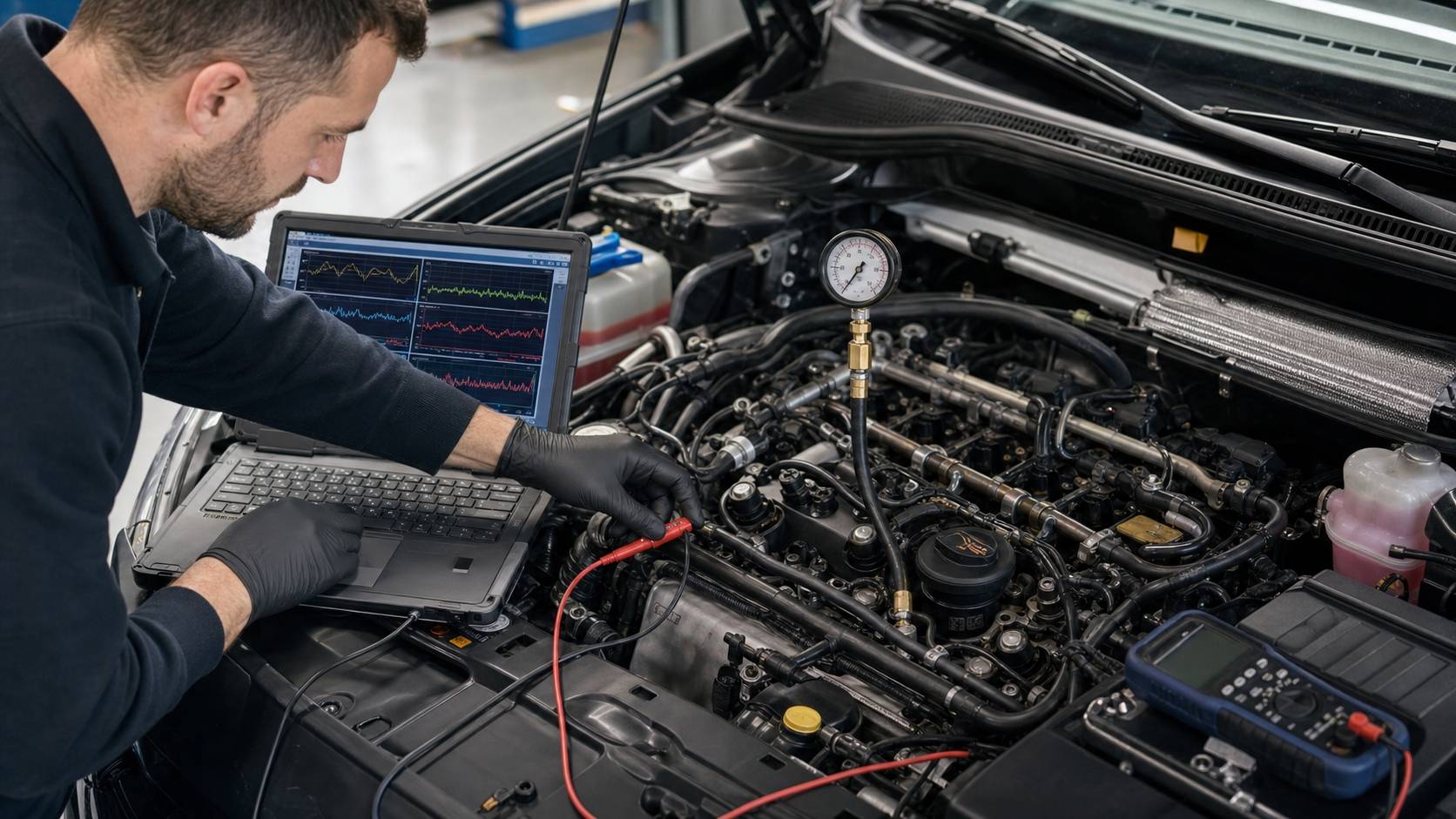

诊断时要同时观察故障发生的温度、转速、负荷、短期与长期燃油修正、空燃比传感器反馈、高低压目标值和实际值，并结合失火计数。若报码只在冷车、热车或高负荷出现，喷射模式和燃油需求的变化就是重要线索。清除故障码后原地怠速正常，不等于故障在完整工况下已经消失。文章源自群辉宜养车-https://www.car-repair.top/archives/54820

进气道喷油器在工作时，燃油经过进气门区域，理论上有助于减轻某些直喷发动机的进气门沉积条件，但这不是“永不积碳”的保证。曲轴箱通风、用车工况、机油消耗、控制策略和发动机状态都会影响沉积。不能仅凭 D-4S 标识就取消内窥镜、密封性或喷油均匀性检查。文章源自群辉宜养车-https://www.car-repair.top/archives/54820

群辉维修观点

面对 D-4S 车型，我们更关心故障发生时控制单元让哪一套喷射系统承担主要供油，以及实际压力和空燃比是否跟上目标。合理顺序是先确认发动机代码与系统版本，再保留冻结帧，核对低压和高压数据，最后才进行喷油器、电路或机械拆检。先还原控制策略，再决定测哪里和换什么，比根据单个报码直接换件更可靠。文章源自群辉宜养车-https://www.car-repair.top/archives/54820

燃油系统拆装还涉及残余高压、密封件一次性使用要求和污染控制。没有按维修资料卸压、封堵和复核泄漏，可能把诊断问题变成安全问题。高压燃油系统的安全边界必须先于维修效率。文章源自群辉宜养车-https://www.car-repair.top/archives/54820

总结

从 1996 年 D-4 缸内直喷，到 2GR-FSE 时代的 D-4S 双喷射，再到 Dynamic Force 发动机上的高速燃烧协同，丰田的路线体现了汽油机控制从单一部件优化走向系统整合。它对现代维修最实际的提醒是：双喷射发动机必须用双路径、全工况和数据联动的方式判断，不能用传统单点喷射的经验简化。

资料来源：丰田：1996 年 D-4 直喷发动机发布资料；SAE 2006-01-1259：2GR-FSE 与 D-4S 双喷射系统；丰田：2016 年 2.5 升 Dynamic Force 发动机技术资料。
