博世 制动助力系统技术演变史：从真空助力到 iBooster，为什么现代维修必须联动判断供电、信号与液压

制动助力器的任务看似简单：把驾驶员踩踏板的力放大，再由主缸建立液压。但从真空膜片到电机和控制器，这个部件已经从“发动机附件”变成车辆制动网络里的主动执行器。理解这条演变路线，才能解释为什么同样是踏板变硬、助力不足或制动报警，今天的维修方法已经不能停留在检查真空管和更换总成。

历史背景

传统液压制动需要驾驶员通过踏板、推杆和主缸直接建立压力。乘用车质量和速度提高后，仅靠人力很难同时满足踏板舒适性与紧急制动需求，真空制动助力器因此成为长期主流。博世对其工作原理的说明是：壳体内两腔由可移动膜片分隔，制动时控制阀让一侧进入环境空气，利用两腔压差推动膜片并辅助主缸。换句话说，传统助力依赖的不是“真空拉动”，而是压差推动膜片。文章源自群辉宜养车-https://www.car-repair.top/archives/57140

这种方案结构成熟、重量较低，也保留了清晰的机械连接。它的边界同样明确：汽油机节气门后的负压会随工况变化；柴油机、增压发动机和带长时间启停或滑行功能的车辆，往往需要机械或电动真空泵补充真空源。于是，踏板偏硬可能来自助力器本体，也可能来自软管、单向阀、真空泵、泄漏或发动机工况，维修诊断从一开始就不是只看一个总成。文章源自群辉宜养车-https://www.car-repair.top/archives/57140

技术发展过程

第一阶段是真空助力器不断轻量化和提高刚度。单膜片、串联膜片以及 Tie Rod 等结构，核心仍是利用压差放大脚力，但通过壳体、拉杆和膜片面积的优化兼顾安装空间、踏板行程与助力能力。在这个阶段，维修重点仍围绕真空保持能力、控制阀、推杆间隙和主缸密封展开。文章源自群辉宜养车-https://www.car-repair.top/archives/57140

第二阶段由动力系统变化推动。高效增压发动机不一定持续提供稳定负压，混合动力和纯电动车在很多时候甚至没有运转中的发动机。额外配置电动真空泵可以延续原有架构，但增加了泵、继电器、线路、真空管和控制策略。此时“有真空”不等于“助力系统工作正常”，因为真空建立速度、保持时间和控制条件都可能影响驾驶感受。文章源自群辉宜养车-https://www.car-repair.top/archives/57140

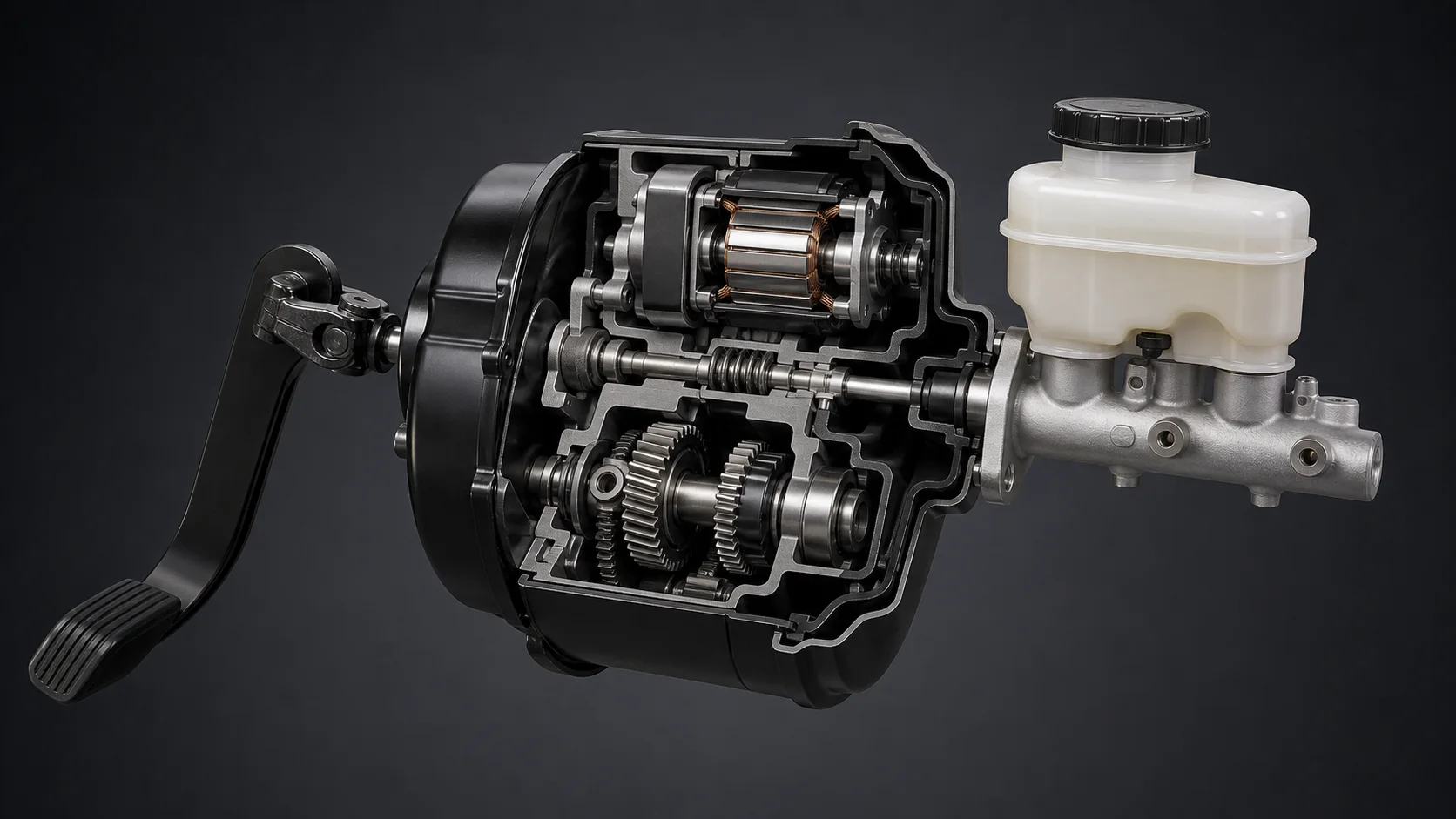

第三阶段是博世 iBooster 代表的真空无关电机助力。博世在 2013 年发布该技术并于当年末启动量产。其基本逻辑仍保留踏板推杆、助力器和标准主缸，但集成差动行程传感器读取踏板动作，控制器计算需求，电机经减速机构输出辅助力。博世现行资料显示，第二代产品进一步减轻了重量。这里的关键变化不是简单地把真空泵换成电机，而是助力大小、建立速度和踏板特性开始由传感器、控制器与软件共同决定。文章源自群辉宜养车-https://www.car-repair.top/archives/57140

再往后是集成式动力制动。博世 Integrated Power Brake 将助力和 ESP 功能合并在一个电液单元内，控制器根据踏板传感器计算驾驶员制动意图，电机经传动机构推动液压活塞，并通过踏板感觉模拟器管理脚感。这条路线减少了真空泵、真空助力器及部分外部连接，也说明制动系统正在从分立部件走向域内集成。文章源自群辉宜养车-https://www.car-repair.top/archives/57140

关键变化点

• 能源来源改变：真空压差被电机助力或电液压力源替代，低压电源质量成为制动助力诊断条件。
• 驾驶员意图被数字化：踏板位移、差动行程或角度信号进入控制器，信号合理性与机械自由行程同样重要。
• 助力与再生制动协同：混动和电动车先利用电机回收能量，再按需求补入摩擦制动，踏板感觉需要与实际液压解耦或协调。
• 主动建压能力提高：自动紧急制动不必等待驾驶员踩踏板，系统可自主建立制动压力，并与 ESP 构成自动驾驶所需的功能冗余。
• 维修对象从部件扩展到系统：供电、搭铁、网络、软件版本、标定、液压排气和机械安装共同决定结果。

博世资料给出的 iBooster 能力包括快速、精确建压，以及与 ESP hev 配合时在常见道路制动范围内实现较高程度的能量回收。对维修最重要的含义是：制动踏板感觉、液压压力与车辆减速度不再总是简单的一一对应，必须看系统当时选择了电机制动还是摩擦制动。文章源自群辉宜养车-https://www.car-repair.top/archives/57140

对现代维修的影响

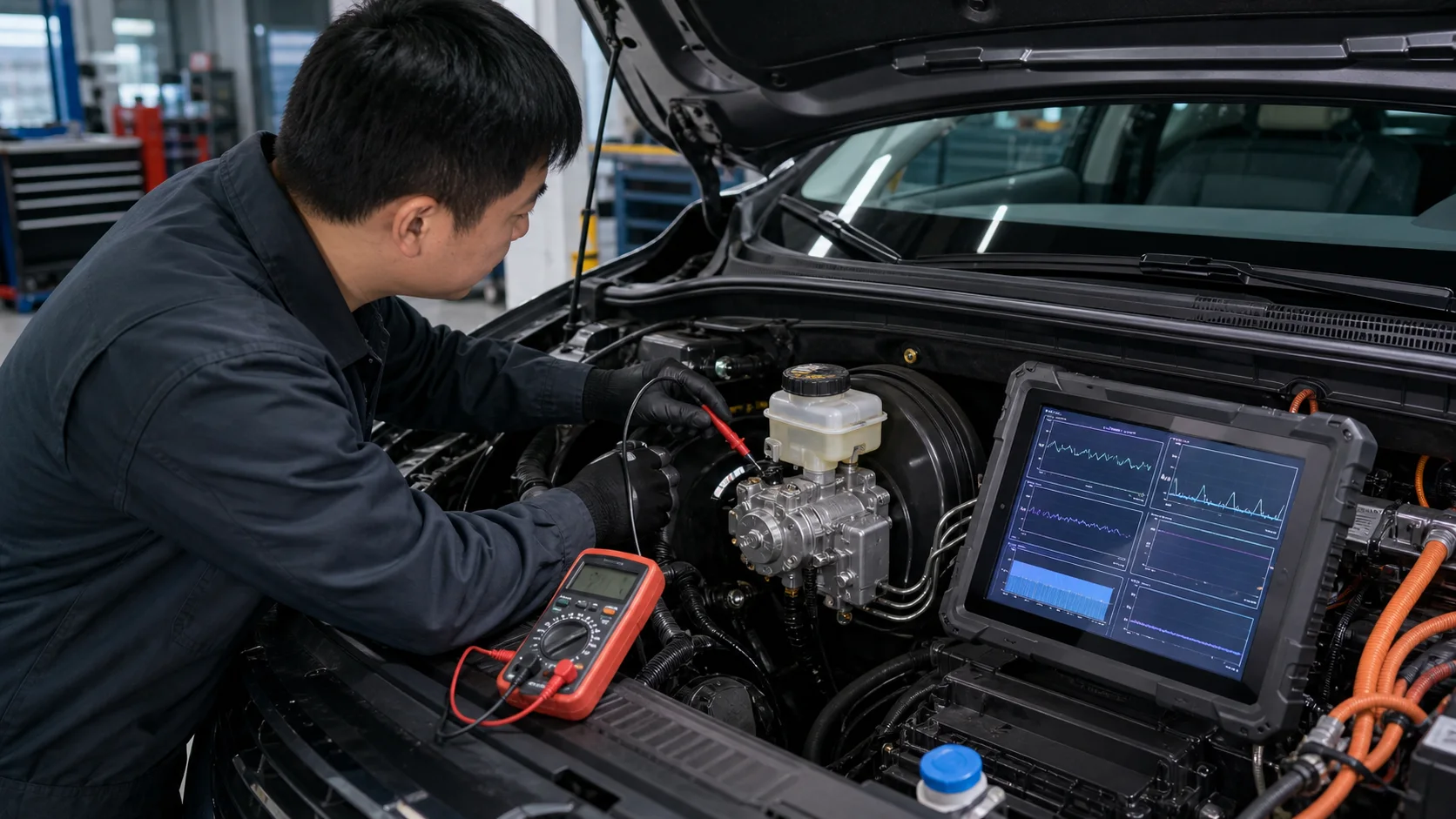

传统真空助力器出现踏板硬，通常先检查残余真空、单向阀、软管泄漏、真空泵输出和助力器膜片，再判断主缸或卡钳是否造成异常阻力。电子助力系统则必须先确认车型架构与厂家规定的失效模式，读取制动控制器报码和数据流，核对 12V 电压、搭铁压降、踏板行程信号、助力电机状态及目标与实际液压。不要在供电不稳或报码未保存前反复踩踏、断电和拆件，否则容易丢失能说明故障发生条件的证据。文章源自群辉宜养车-https://www.car-repair.top/archives/57140

异响也不能直接等同于机械损坏。NHTSA 收录的通用汽车公告 20-NA-170 针对部分 Chevrolet Bolt EV 的踏板或 i-Booster 附近点击声，给出的处理是更新制动助力控制模块软件，而不是更换总成。这个案例说明，声音来源、功能是否受影响和厂家技术通告必须一起核对；“听见响声就换助力器”会把软件标定问题误判成硬件故障。文章源自群辉宜养车-https://www.car-repair.top/archives/57140

拆装后的工作边界也扩大了。某些系统需要按厂家流程释放蓄压、维持或断开低压电源、使用诊断仪进入排气模式，并完成传感器零点或踏板行程学习。纯电和混动车还要区分低压制动控制与高压驱动系统的安全边界。制动液排净空气只是恢复工作的一个条件，不代表电子助力和再生协调已经恢复。文章源自群辉宜养车-https://www.car-repair.top/archives/57140

路试同样要看数据而不是只凭脚感。需要确认故障灯、助力响应、目标与实际压力、四轮制动一致性、ABS/ESP 功能，以及低速从再生制动切换到摩擦制动时是否平顺。涉及制动安全的异常必须在封闭或受控条件下验证，不能用公共道路上的紧急制动代替规范测试。

群辉维修观点

面对“刹车踏板硬”“助力时有时无”或“更换后报码”的车辆，我们建议先回答四个问题：这辆车靠真空、电动真空泵、独立电机助力，还是集成式电液单元工作；故障发生时低压电源是否稳定；踏板输入与液压输出是否一致；厂家是否有对应软件、标定或排气流程。只有系统架构被确认后，测量值才有正确的解释。

维修边界也要守住：真空系统可以通过真空表、烟雾检漏和保持测试逐段隔离；电子助力系统则应优先使用原厂级诊断信息和指定测试程序。没有完成供电、信号、液压与软件四条证据链，不应直接判定昂贵总成损坏。反过来，如果厂家流程确认系统进入失效保护或制动安全无法保证，也不能仅凭“还能刹住”继续交车。

总结

制动助力技术的主线，是从依赖发动机真空的膜片机构，发展到由传感器、电机、液压和软件共同控制的主动系统。iBooster 保留主缸和机械传力路径，却把助力变成可调执行；集成式动力制动又进一步合并助力与稳定控制。对现代维修而言，最终结论很明确：先识别架构，再用供电、信号、液压和软件数据闭环验证，这才是今天维修制动助力系统的基本方法。

资料来源

1. Bosch Mobility：Vacuum brake booster 工作原理与结构
2. Bosch Media Service：2013 年 iBooster 发布资料
3. Bosch Press Kit：iBooster 2013 年末量产时间线
4. Bosch Mobility：iBooster 原理、再生制动与系统冗余
5. Bosch Mobility：Regenerative braking systems
6. Bosch Mobility：Integrated Power Brake 原理
7. NHTSA 收录 GM 公告 20-NA-170：i-Booster 点击声与软件更新

说明：本文用于技术演变与诊断思路科普，不替代具体车型的厂家维修手册、技术通告和安全操作流程。
