今天看到宝马发动机上的 VANOS，容易把它理解成一个“凸轮轴调节器”。但从维修角度看，它其实是一套由机油压力执行、由发动机电脑闭环控制、并与机械正时共同工作的相位系统。它的演变，解释了为什么现代宝马出现怠速不稳、动力受限或凸轮轴相位类故障码时，不能只凭一个故障码换电磁阀。
历史背景
宝马集团的历史资料显示，品牌在 1938/1939 年已经取得可变凸轮轴控制相关专利；真正进入量产应用的 VANOS 则出现在 1992 年。宝马在 3 系 50 周年资料中说明，1992 年的 M3 已采用 VANOS；随后这项技术扩展到其他六缸发动机。它的目标不是制造一个孤立的高性能卖点，而是在不同转速和负荷下改变配气相位，让扭矩、油耗和排放之间取得更好的平衡。文章源自群辉宜养车-https://www.car-repair.top/archives/54729
传统固定正时只能选择一组折中参数。VANOS 让凸轮轴相对曲轴产生受控的角度变化，因此发动机可以在低转速、高负荷、怠速和暖机阶段采用不同的气门重叠策略。需要特别区分的是，VANOS 调整的是气门开启相位，不等于改变气门升程；后来的 Valvetronic 才主要负责连续改变进气门升程。文章源自群辉宜养车-https://www.car-repair.top/archives/54729
技术发展过程

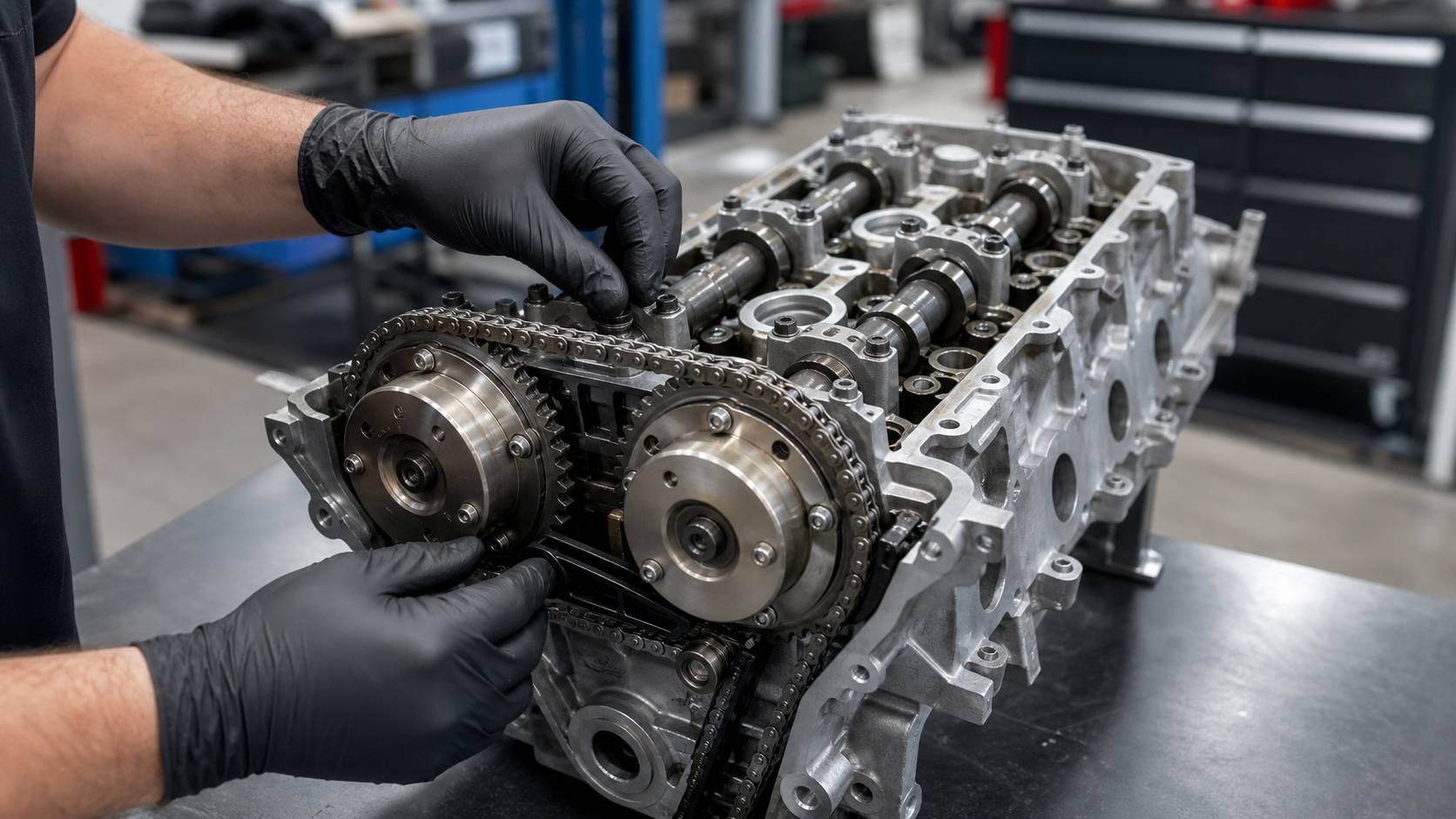

早期系统主要调节进气凸轮轴。宝马公开的六缸发动机技术资料解释，其执行机构位于链轮与凸轮轴之间，液压活塞推动带斜齿的连接结构轴向移动，从而改变链轮与凸轮轴的相对角度。这个过程依赖发动机机油作为液压介质，也依赖凸轮轴、曲轴位置传感器向 DME 提供反馈。文章源自群辉宜养车-https://www.car-repair.top/archives/54729
1995 年，宝马开始用双 VANOS 取代早期方案；宝马集团资料还记录，1998 年这项技术扩展到 V8 发动机。双 VANOS 可以同时连续调节进气与排气凸轮轴，使控制范围从单侧相位调整发展为对气门重叠的主动管理。宝马技术培训资料将其收益归纳为改善中低转速扭矩、怠速稳定性、催化器暖机、排放和油耗。文章源自群辉宜养车-https://www.car-repair.top/archives/54729
2001 年以后，Valvetronic 与双 VANOS 共同工作：前者调节进气门升程，后者调节进、排气凸轮轴相位。在后续涡轮增压、缸内直喷发动机上，DME 还要把增压压力、喷油、点火和配气相位放在同一个扭矩模型中协调。于是，现代 VANOS 已经从单一机械机构变成发动机控制策略的一部分。文章源自群辉宜养车-https://www.car-repair.top/archives/54729
关键变化点
- 从固定正时到可变相位：发动机不再用一组凸轮轴相位覆盖全部工况。
- 从单 VANOS 到双 VANOS：控制对象由进气侧扩展到进、排气两侧，气门重叠可以按负荷和转速连续变化。
- 从液压执行到电子闭环：油压负责推动机构，DME 通过电磁阀控制，并用曲轴、凸轮轴位置反馈核对实际角度。
- 从独立技术到系统协同：双 VANOS 与 Valvetronic、增压、直喷和排放控制共同决定发动机的实际扭矩输出。
这几步演变带来的维修结论很直接：相位偏差不一定等于调节器本体损坏。机油液位或黏度不合适、供油压力不足、油道受阻、电磁阀控制异常、传感器信号错误、基础机械正时偏移，都可能让 DME 看到“目标角度与实际角度不一致”。文章源自群辉宜养车-https://www.car-repair.top/archives/54729
对现代维修的影响
现代维修首先要把故障分成三层：控制命令是否正确，液压执行是否有效，机械基准是否可靠。读取故障码只是入口，还应查看冻结帧、目标与实际凸轮轴角度、调节响应速度，并结合机油状态和基础油压判断。没有确认油压和机械正时之前，不应直接给调节器定罪。文章源自群辉宜养车-https://www.car-repair.top/archives/54729

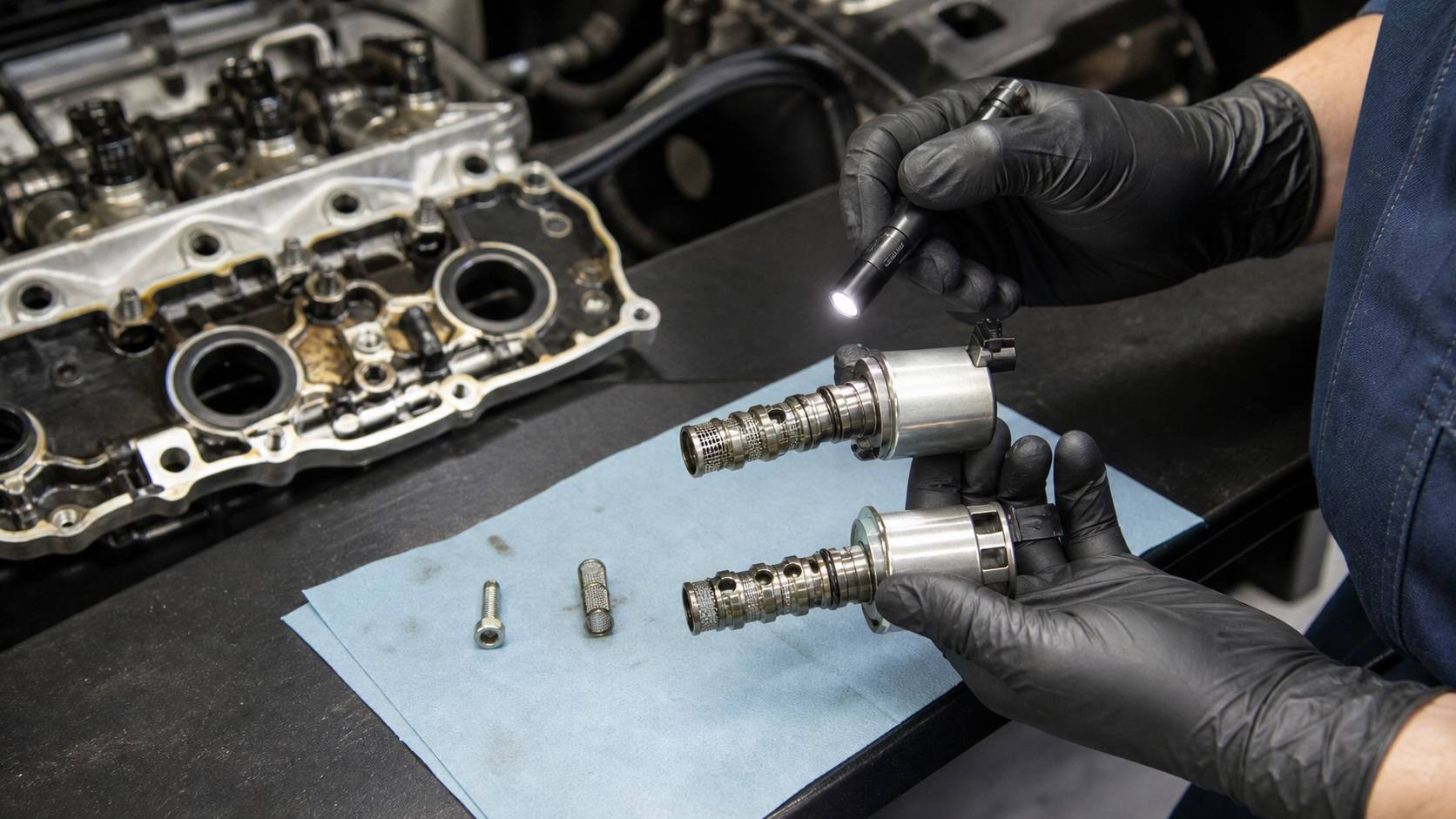

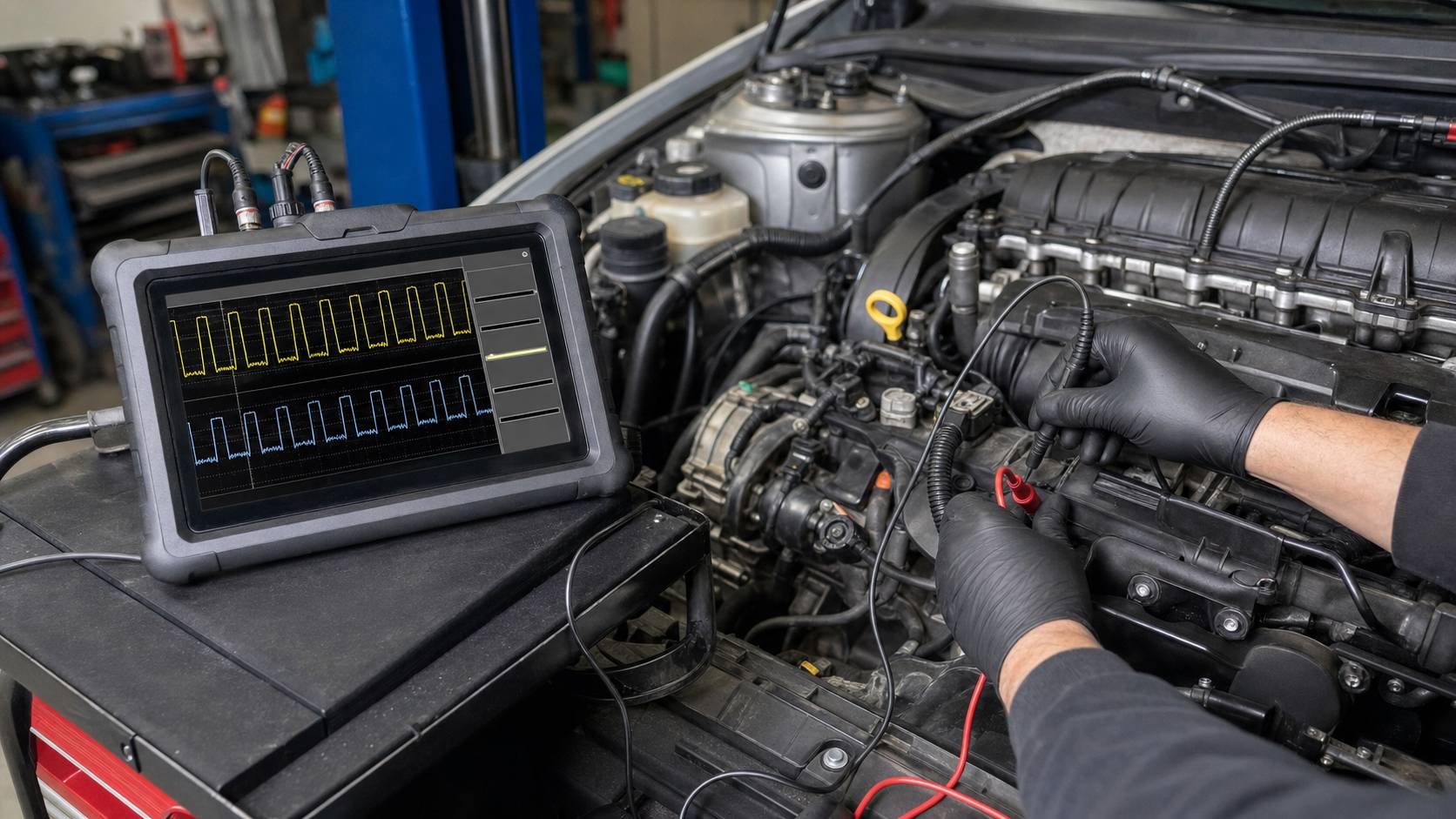

如果数据流显示一侧相位跟随迟缓，可以按维修资料执行电磁阀激活测试，并检查插头、线路、阀芯和滤网；必要时比较进排气电磁阀的反应，但不能把互换测试当成最终结论。若电控和油路条件正常，而目标与实际角度仍持续偏离，就要进一步检查曲轴—凸轮轴相关波形、正时链条安装基准及调节机构本身。数据流负责指路，波形和机械基准负责定性。文章源自群辉宜养车-https://www.car-repair.top/archives/54729
维修边界同样重要。NHTSA 公布的宝马 23V-707 召回维修文件针对特定 N51、N52K、N52T 发动机车辆的 VANOS 调节单元螺栓，要求按车辆适用性和检查结果处理；文件还明确区分更换螺栓与更换总成的条件。召回或技术通报必须按 VIN、发动机型号和适用范围核对，不能外推到所有宝马发动机。文章源自群辉宜养车-https://www.car-repair.top/archives/54729
群辉维修观点
我们判断 VANOS 类故障时，更看重证据链，而不是零件名称。先确认机油规格、液位、污染程度与基础油压，再看目标角度、实际角度和响应时间；随后核对控制电路、传感器信号与机械正时。先排除供油和信号问题，再进入机械拆检，能减少无效换件，也能避免把正时偏移误判成电磁阀故障。文章源自群辉宜养车-https://www.car-repair.top/archives/54729
对于冷启动异响、怠速波动或动力受限，也不能用“有声音”直接判断链条或 VANOS 总成。症状发生时的转速、油温、相位实际值和故障码组合才有判断价值。同一个症状可以来自不同层级，维修方案必须落在可验证的数据上。
总结
宝马 VANOS 从早期进气侧可变相位，发展到双 VANOS，再与 Valvetronic、涡轮增压和发动机扭矩模型协同，改变的不只是发动机性能，也改变了维修方法。今天处理凸轮轴相位问题，正确顺序应是机油与油压、控制命令与反馈、传感器相关性、机械正时、最后才是零件本体。现代 VANOS 维修的核心不是猜哪个零件坏了，而是找出相位为什么没有按指令到位。
