采埃孚 EPB 电子驻车制动技术演变史：为什么换刹车片之前要先确认维修模式

同样是更换刹车片，有的车可以按照机械制动钳流程作业，有的车必须先连接诊断仪。区别不在于车内有没有一个“电子手刹”按钮，而在于驻车力如何传到车轮、内部机构处于什么位置。理解采埃孚 EPB 的发展，能说明一个现代维修原则：先确认驻车结构与控制状态，再决定拆装方法。

历史背景

传统驻车制动依靠拉杆或踏板，经拉索把驾驶员的操作传到车轮机械机构。电动化首先改变了操作和驱动方式，但不意味着所有车辆都取消了拉索。HELLA 的技术资料用宝马 E65 与奥迪 A8 4E 作对照：前者通过集中执行机构拉动驻车拉索与鼓式机构，后者由卡钳上的电机与丝杠作用于制动片。这些是特定平台的例子，不能扩展成两个品牌全部车型的固定结构。[3]文章源自群辉宜养车-https://www.car-repair.top/archives/57802

本文关注的是采埃孚及其 TRW 技术体系的卡钳集成电机路线。ZF 官方回顾将其后轴 EPB 的起点追溯至2001年；2022年的回顾则说明，早先将驻车机械机构整合进制动钳的 IPB，为 EPB 奠定了基础。电子驻车仍然依赖机械机构建立保持力，它的历史是机械制动与电子控制逐步结合的过程。[1][2]文章源自群辉宜养车-https://www.car-repair.top/archives/57802

技术发展过程

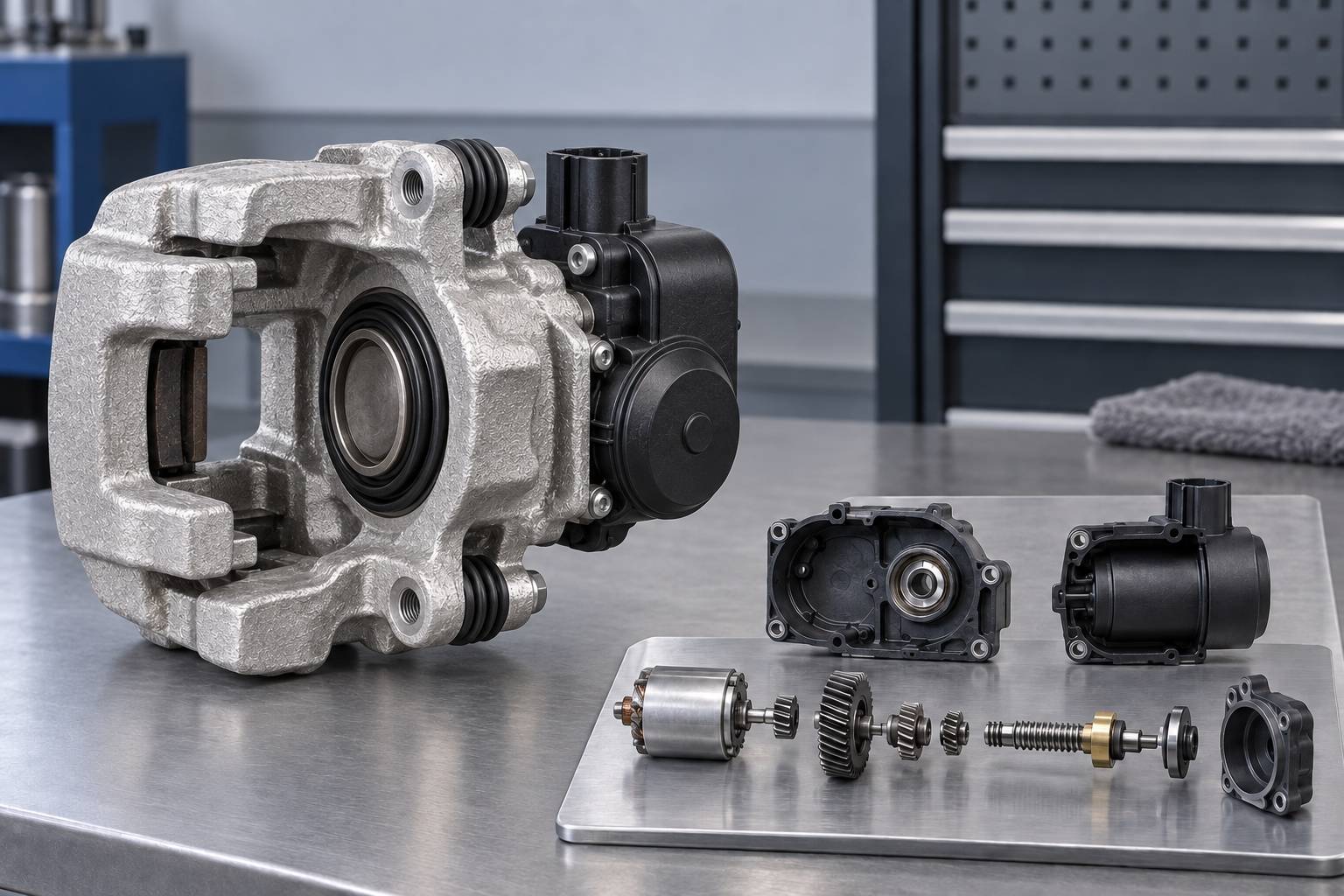

第一步是将执行电机带到卡钳上。驾驶员的操作变成电信号，电机经减速机构驱动丝杠与压力螺母，把旋转运动变成夹紧方向的位移。对这一路线，维修人员既要理解电机有没有执行，也要理解内部传力件是否已经退到适合维修的位置。[3][4]文章源自群辉宜养车-https://www.car-repair.top/archives/57802

第二步是控制集成。ZF 在2022年资料中区分标准 EPB 与 EPBi：后者把相应控制功能集成到电子稳定控制系统，减少单独的控制单元。对维修的直接启示是，找不到独立 EPB 电脑不等于车辆没有电子驻车控制。诊断入口和线路关系必须依据车辆配置与电路图确认，不能照搬另一款车的模块清单。[2]文章源自群辉宜养车-https://www.car-repair.top/archives/57802

第三步是应用位置拓展。ZF 于2020年公布前轴 EPB 量产，将电子驻车扩展到更小的车辆级别；其方案把相关电子组件和软件集成进现有 ESC 控制器，并减少后轴机械驻车所需部件。因此，“电子手刹一定在后轮”已经不能作为通用判断。这里描述的是一种技术方案的出现，不代表之后所有小型车都采用前轴 EPB。[1]文章源自群辉宜养车-https://www.car-repair.top/archives/57802

这些变化并不是所有车辆按同一年份依次换代。集中拉索式、卡钳电机式及不同控制集成方式会并存。车型年款、制动选装与零件适配信息，比只看生产年份更能决定维修路径。文章源自群辉宜养车-https://www.car-repair.top/archives/57802

关键变化点

• 按钮是请求入口，不是故障定位结论。驾驶员按下按钮之后，控制器仍需结合系统状态驱动执行机构；自动保持功能的异常，也不能直接等同于驻车电机损坏。[3]
• 日常释放不等于进入维修位置。ZF 的 TRW 通用维修指南要求通过诊断设备进入维护模式，使丝杠机构为后续回位作好准备；它并不等于仅熄灭驻车指示灯。[4]
• 电动执行没有替代摩擦副、导向件与液压部件的检查。对于共用制动钳的结构，即使驻车电机能动作，制动片、导向销或活塞的问题仍需要单独判断。[4]
• 控制集成使故障信息的归属发生变化。一个无法通信或动作受限的现象，需要连同电源、网络和相关控制单元检查，不能由“电子手刹故障”这句提示直接推导出更换总成。[2][8]

对现代维修的影响

首先，换片前要确认本车属于哪种驻车结构、哪一轴受控，以及厂商要求的维修模式。HELLA 的换片说明区分了诊断仪退回内部机构与工具压回活塞；ZF 卡钳指导还特别指出，所述 EPB 活塞不可沿用机械手刹的旋回方法。维修模式完成与活塞已经完全回位是两件事。强行压回或按别的车型经验旋转活塞，都不能代替本车规定的操作。[5][3]文章源自群辉宜养车-https://www.car-repair.top/archives/57802

其次，报码应作为建立检查路径的线索。以“驻车不释放”为例，群辉的诊断思路是先固定车辆、记录原始报码和出现条件，再结合本车数据确认开关请求是否被识别、控制器是否允许执行、执行端是否动作，最后核对机械释放结果。有动作声音不等于已经正常释放，也不能仅凭一次低电压相关记录判断电机损坏。供电和网络检查的顺序，应服从该车型故障树；三菱官方一个 EPB 无法通信诊断条目便明确要求先诊断 CAN 总线。[3][8]文章源自群辉宜养车-https://www.car-repair.top/archives/57802

第三，区分零件维修边界。ZF 的执行器维修包说明要求检查并清洁密封圈座与接触面，指出水分和污物进入可能造成失效，并要求按车型规定完成相应后续工作。有适配维修包，才谈得上按规定单独更换执行器；不能据此认定所有 EPB 电机都能独立修复，也不能把密封不良泛称为某品牌通病。[6]文章源自群辉宜养车-https://www.car-repair.top/archives/57802

最后，修后要验证夹紧、释放与制动效果，按车型完成退出维护模式、标定或基本设置以及故障存储复查。ZF 应急解锁指导提醒，不要通过外接电源强行驱动执行器，因为不同电控方式可能使执行器受损。实施解锁前还应另行固定车辆，防止失去驻车保持后滑移。应急解锁只解决移动条件，不代表故障已修复；救援解锁程序和正常维修流程应分别查询，不应靠反复通电或暴力回位试探。[6][7]文章源自群辉宜养车-https://www.car-repair.top/archives/57802

群辉维修观点

在群辉看来，这段技术史最有价值的地方，是提醒维修人员把三个结果分开记录：控制器接收了什么请求、执行机构完成了什么动作、车轮最终有没有获得并解除保持力。这是基于上述结构与厂商流程形成的维修判断框架，不是某款车的通用拆装说明。

例如换片后出现驻车报警，应该复核本车要求的维修模式退出、基本设置和装配状态，而不是立即认定新刹车片有问题；如果控制动作正常但车轮仍拖滞，则应继续检查机械回位与摩擦副。具体测量值、扭矩和动作顺序均以车辆维修资料为准。把电子状态与机械结果对应起来，才能减少误换件。

总结

采埃孚 EPB 从后轴卡钳电动执行，发展到控制器集成和前轴应用，改变的是驻车力的控制与管理方式。现代维修之所以强调维修模式、车型适配和修后验证，是因为按钮、控制器、传力机构与摩擦副必须协同工作。识别结构，确认状态，再按厂商流程验证保持与释放效果，才是理解电子驻车技术演变后的实际落点。

资料来源

• [1] ZF，2020-03-26：前轴 EPB 量产及2001年后轴 EPB 回顾
• [2] ZF，2022-05-23：EPB 发展回顾、IPB 与 EPBi 控制集成
• [3] HELLA Tech World：电子驻车结构、平台差异与维修诊断
• [4] ZF/TRW XZM200：电子驻车部件更新通用指南
• [5] ZF Aftermarket：EPB 制动钳更换与维修模式
• [6] ZF/TRW XZB830：执行器维修包、密封检查与后续工作
• [7] ZF Aftermarket：EPB 应急解锁与车辆固定
• [8] Mitsubishi Motors 技术资料：EPB 无法通信时的 CAN 与供电诊断入口

资料核对日期：2026年9月8日。历史节点来自厂商回顾；平台结构与维修边界以所列技术资料为依据，具体车辆作业仍需核对其适用版本。
