丰田 THS（Toyota Hybrid System）从 1997 年量产普锐斯开始，把发动机、电机、发电机和行星齿轮机构组织成一套可持续分配机械能与电能的系统。对维修技师来说，这段历史最重要的意义不是“混动车更省油”，而是故障边界发生了变化：发动机不启动、车辆无法进入 READY、动力受限或油耗上升，可能分别来自机械、电气、冷却、绝缘或控制条件。
历史背景
1990 年代，提升燃油效率和降低排放成为量产车技术的重要方向。丰田在 1997 年发布第一代普锐斯，官方将其称为世界首款大规模量产的混合动力乘用车。初代 THS 已经能够在发动机与电机之间分配驱动力，并在减速时回收能量。它不是在传统自动变速箱旁边简单加一台电机，而是以功率分流式混合动力为核心，从系统层面决定发动机何时运行、电机何时驱动以及电池何时充放电。文章源自群辉宜养车-https://www.car-repair.top/archives/54765
这一架构让发动机转速与车速不再保持传统机械变速箱那样的固定对应关系。驾驶者听到的发动机转速、仪表显示的能量流和车轮实际获得的驱动力，都由混合动力控制逻辑共同协调。维修上也由此出现一个基本前提：不能只根据某个机械症状或某一个报码直接下结论。文章源自群辉宜养车-https://www.car-repair.top/archives/54765
技术发展过程
第一代 THS 建立了基本架构：发动机、两台电机和功率控制通过行星齿轮功率分流机构协同工作。其中一台电机主要承担驱动和能量回收，另一台兼具发电、发动机启动及调节齿轮机构工作状态的作用。所谓“e-CVT”并不是依靠钢带和锥轮改变速比，而是利用电机转速控制实现电气无级变速的效果。文章源自群辉宜养车-https://www.car-repair.top/archives/54765
2003 年公布的 THS II 把重点推进到更高电压和更强电机协同。丰田官方资料说明，该系统采用高压控制架构与升压电路，在提高电机输出与传输效率的同时继续优化发动机和电池。到 2009 年第三代普锐斯，1.8 升发动机、减速齿轮、更紧凑的电机与逆变器以及电动水泵等部件共同变化，系统已经不是单一部件升级，而是一整套热管理、传动和电控的再匹配。文章源自群辉宜养车-https://www.car-repair.top/archives/54765
进入 TNGA 阶段后，丰田继续压缩功率控制单元和混合动力变速器的体积、重量与内部损失。2018 年公开的 2.0 升 THS II 资料显示，新功率控制单元更小、更轻，变速器采用新的电机绕组、磁性材料和平行轴减速齿轮方案。2023 年第五代普锐斯则继续更新电气模块并提高系统输出。演变方向始终一致：减少损失、提高功率密度，同时让控制系统更精细地管理发动机、电机和电池。文章源自群辉宜养车-https://www.car-repair.top/archives/54765
关键变化点
- 从传统变速箱逻辑转向功率分流：发动机转速、车速与电机转速必须结合分析，不能把正常的转速变化误判为变速箱打滑。
- 从低压辅助转向高压主驱动：动力电池、系统主继电器、服务断开装置、高压互锁和绝缘监测共同决定车辆能否进入 READY。
- 从单一冷却回路转向多回路热管理：发动机、逆变器、电机和电池可能具有不同冷却或温度管理条件，温度数据会直接影响功率限制策略。
- 从机械拆检优先转向数据与安全条件优先：报码、冻结帧、SOC、电池模块压差、绝缘状态、电机转速及冷却温度需要放在同一工况下核对。
这些变化说明，现代 THS 维修首先要辨认系统是否允许工作。车辆不能进入 READY，并不等于发动机本体无法启动；发动机不持续运转，也可能是控制策略的正常结果。只有确认工作模式、能量流向和控制条件，机械检查才有正确起点。文章源自群辉宜养车-https://www.car-repair.top/archives/54765
对现代维修的影响

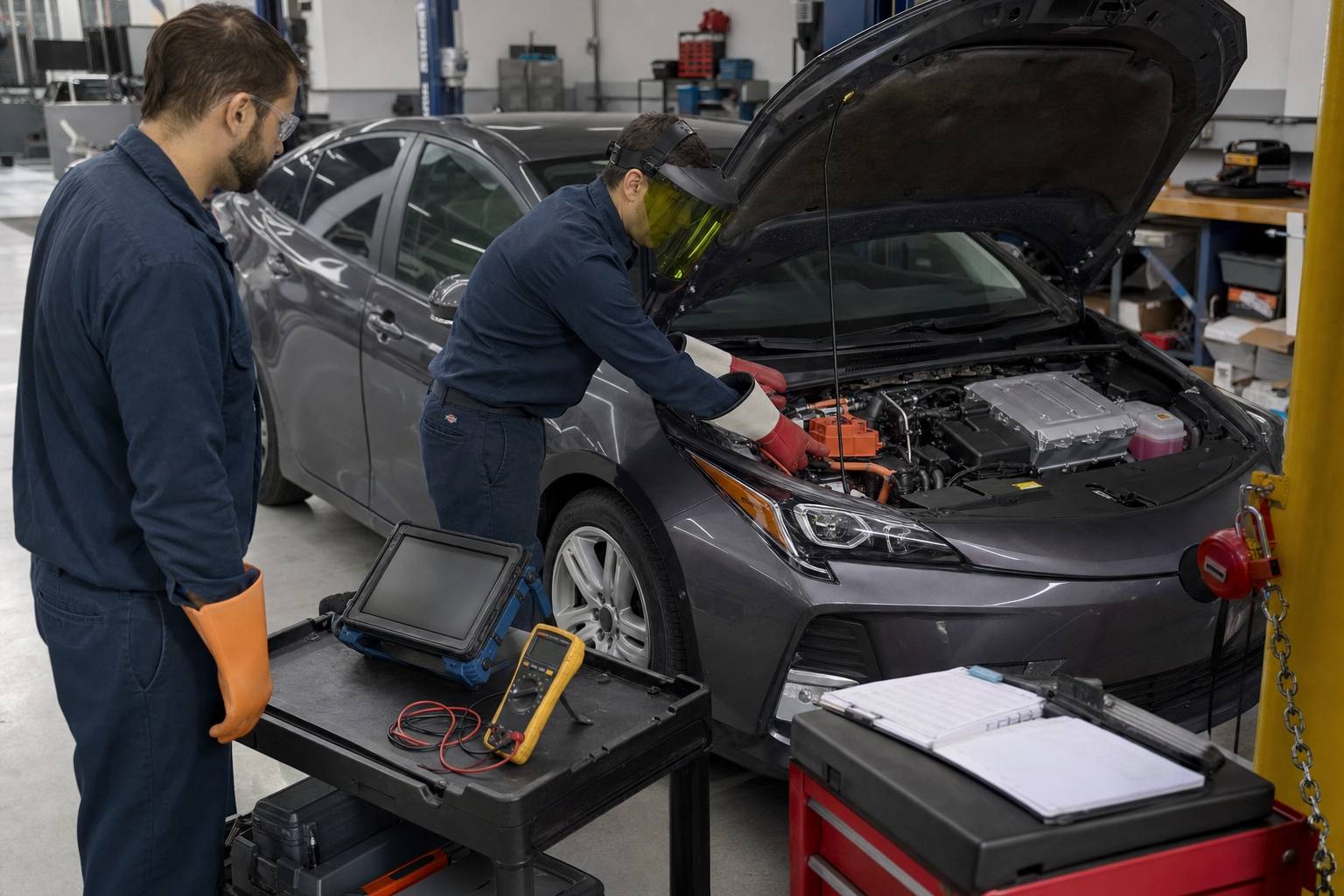

第一项影响是安全流程成为诊断流程的一部分。涉及高压连接器、逆变器、电机或动力电池前，必须先确认车辆是否完成安全下电，并按对应车型维修资料执行等待、验电、绝缘防护和重新上电步骤。拔下服务断开装置只是流程的一环，不能替代验电，也不能凭经验缩短规定等待时间。文章源自群辉宜养车-https://www.car-repair.top/archives/54765
第二项影响是报码需要回到触发条件。一个混合动力系统故障码不等于单独锁定某一个部件。低压 12V 电源不稳、连接器互锁未闭合、逆变器冷却异常、绝缘下降或通信中断，都可能使高压主继电器无法闭合并触发动力限制。正确做法是先保存冻结帧与系统状态，再验证低压电源、高压互锁、绝缘和冷却条件。文章源自群辉宜养车-https://www.car-repair.top/archives/54765
第三项影响是机械判断必须与电控数据互证。比如加速无力，既要看发动机燃烧和进排气，也要看电池允许充放电功率、电机扭矩指令、逆变器温度与系统是否主动限功率。维修目标不是尽快找到“最像坏掉的零件”，而是把机械、冷却、电气和控制数据放在同一条证据链上。文章源自群辉宜养车-https://www.car-repair.top/archives/54765
群辉维修观点
THS 车型的诊断顺序应当是：先确认客户描述对应的工作模式，再完整扫描混合动力控制、发动机、电池、制动和车身网络；随后保存报码环境，核对 12V 电源与高压安全条件，最后才进入部件级测量。能量回收还与制动控制协同，因此制动脚感或回收异常也不能只检查液压机械部分。文章源自群辉宜养车-https://www.car-repair.top/archives/54765
对于需要拆开高压系统的项目，维修手册规定的个人防护、断电等待、零电压确认和绝缘测量是硬边界。没有完成测量条件，零件结论就不成立。同样，换件后还应完成冷却系统排气、故障清除、初始化或学习，并在规定工况下复核 READY、充放电和温度数据。
总结
丰田 THS 从 1997 年的量产应用发展到 THS II、TNGA 和第五代系统，核心架构一脉相承，但电压、功率电子、变速器、电池和热管理持续升级。它改变现代维修的地方，在于车辆状态不再由发动机或变速箱单独决定。理解功率分流与系统许可条件，才能解释为什么今天修混动车必须先看安全状态和全系统数据，再决定拆检哪一个部件。
