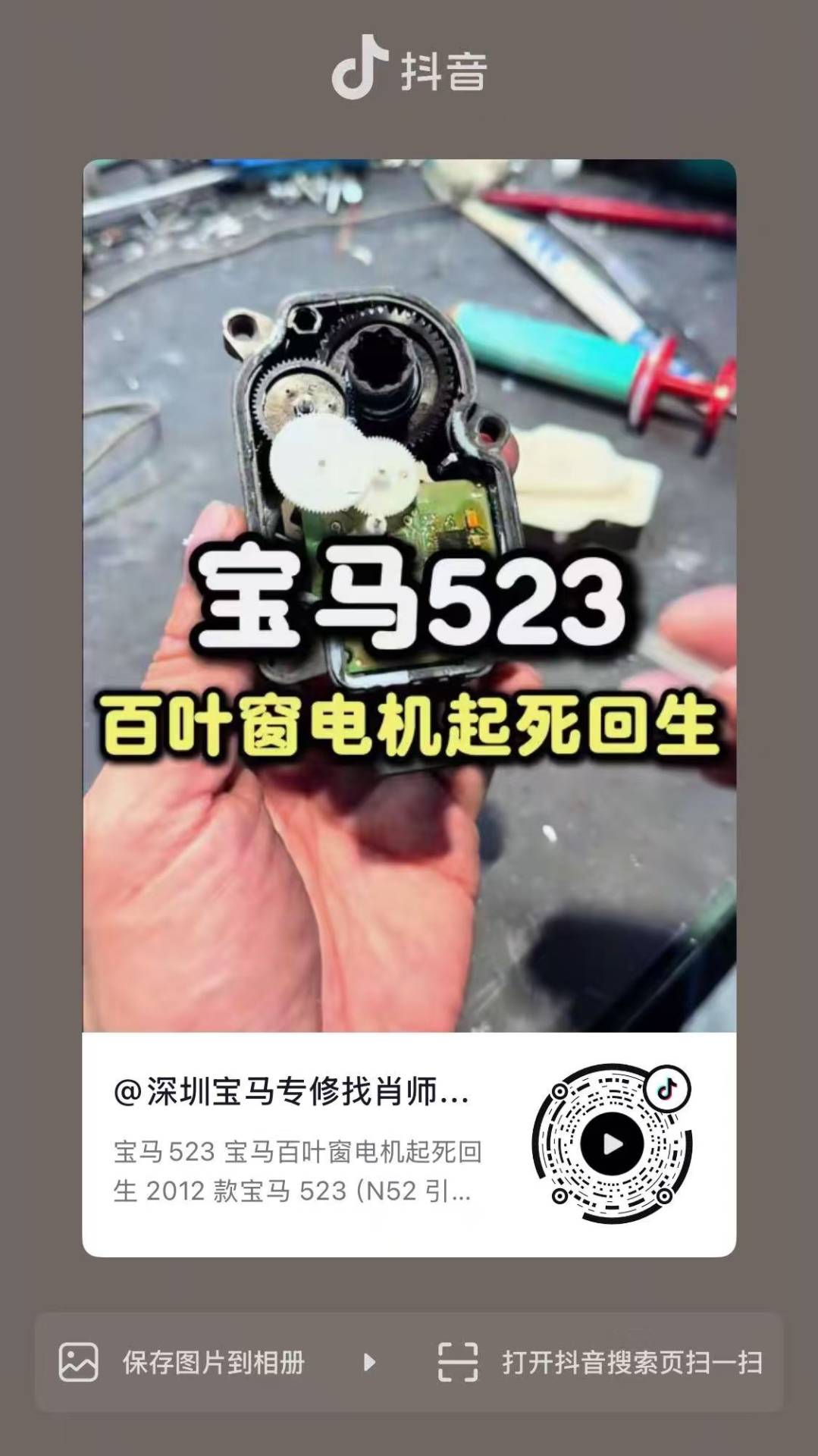

2012 款宝马 523(N52 引擎)CD9201 故障。经深度诊断,确诊为水箱百叶窗步进电机内部电路板物理损坏(元件击穿/腐蚀)。我们执行“芯片级电路重构+精密补焊+三防强化”方案,拒绝盲目更换几千块的百叶窗总成。保留原厂硬件,用手艺找回德系精密电子逻辑!
档案编号: Refurb-BMW-F18-PCB-REPAIR-2026-034
整备主题: 宝马 523i (F18) 主动格栅系统:执行器内部 PCB 芯片级整备方案
1. 进场状态与逻辑诊断
- 核心症状:DME 存储故障码
CD9201;百叶窗功能丧失,影响引擎冷启动升温效率及高速风阻控制。 - 逻辑诊断:
- 通讯链路:步进电机作为 LIN 总线上的从站(Slave),其内部电路板负责解码来自 DME 的指令并驱动马达。
- 物理定损:经拆解判定,PCB 板由于长期处于车头高湿度、高盐雾环境,密封胶老化导致湿气渗入。发现贴片滤波电容击穿及 LIN 信号转换芯片引脚腐蚀,导致总线反馈信号异常。
2. 执行标准标准
- ① 界面净化标准:使用电子级异丙醇(IPA)进行超声波清洗或精密手工擦拭,彻底去除电路板表面的氧化铝及电解质残留。
- ② 电路修复标准:
- 元件更换:更换同规格耐高温贴片元件。
- 焊点重构:针对所有 LIN 总线接口焊点执行温控再流焊,确保电气连接阻抗符合原厂标定。
- 绝缘加固:修复完成后,全板喷涂高分子三防漆(Conformal Coating),提升极端环境下的耐受力。
- ③ 逻辑核验标准:
- 接入诊断系统,执行“主动格栅功能初始化”。
- 监控 LIN 总线报文是否恢复“Active”状态。
- 验证电机在堵转电流保护下的逻辑闭合是否正常。
3. 最终性能核验
- 响应精度: 百叶窗开度随冷却液温度及车速实时调节,无卡滞、无延迟。
- 安全性考量: 恢复了热管理系统的自动干预能力,优化了 N52 引擎的热效率区间。
- 经济评估: 以极低耗材成本,完成了对昂贵主动格栅总成的功能性保全,体现了“追求适宜”的逻辑。
4. 肖师傅整备寄语
“很多人觉得电路板坏了就是‘死症’,但在逻辑修车眼里,它只是几个电子元件‘掉队’了。我们把坏的挑出来,把路接通,这台 523 的百叶窗就又是原厂的灵魂。修的是电路,守的是手艺。逻辑修车,直达根源。”
