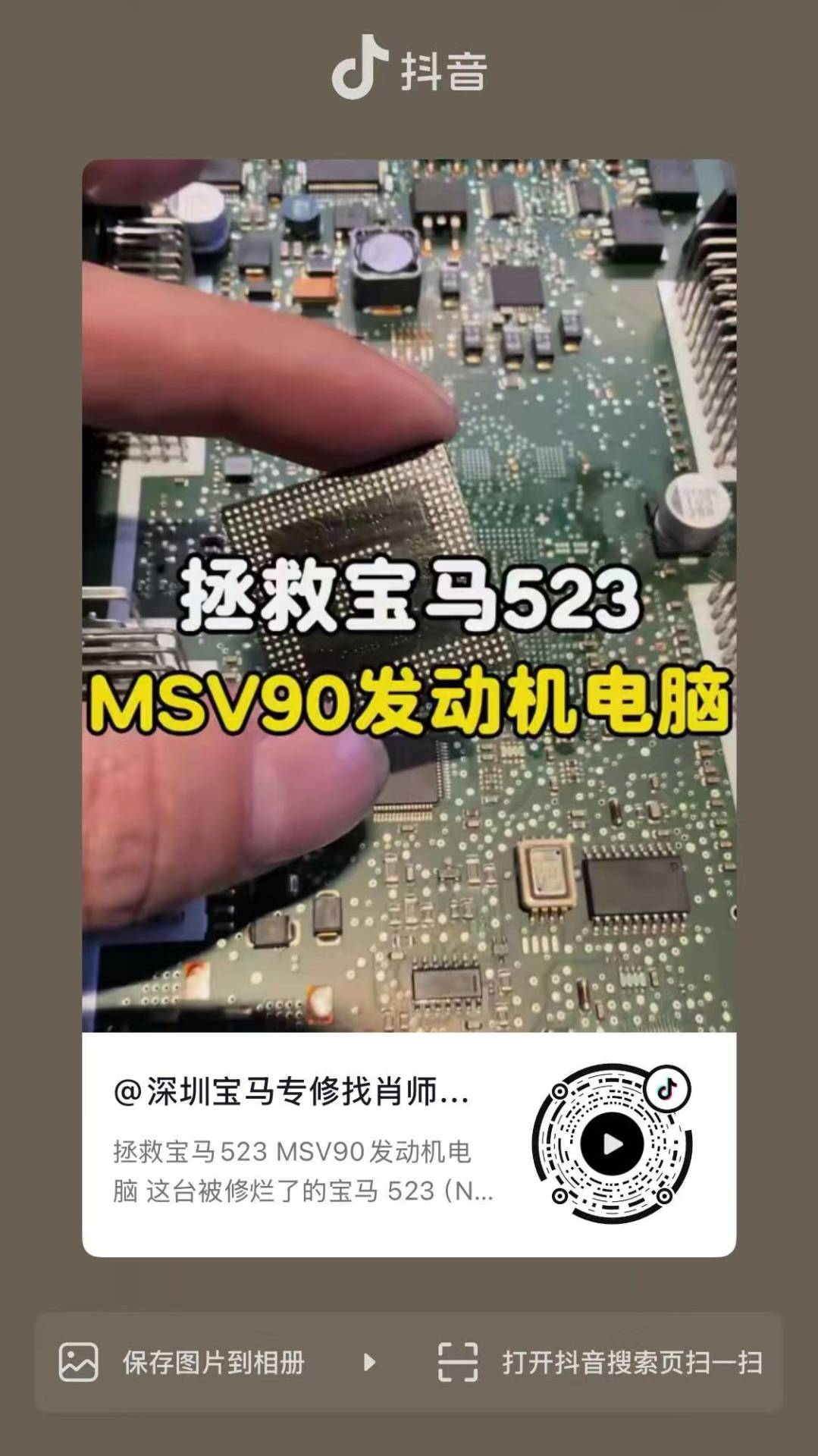

宝马 523（MSV90）134B02 永久性短路故障。经逻辑诊断，判定为 DME 内部驱动芯片引脚脱焊，而非芯片损坏。我们执行手术级加焊整备，从 350度精密控温到显微镜下针脚重建，无需换件，按标准找回原厂逻辑！

1. 进场状态与逻辑诊断

  • 车型/引擎：宝马 523i (F18) / N52
  • 核心故障：仪表报“动力受限”，诊断仪记录 134B02（气门马达对地短路）。前任修理厂更换马达后故障依旧。
  • 逻辑拆解：实测发现，当负载断开时，DME 内部采样电路依然反馈短路信号。通过显微观察，发现 VVT 功率驱动芯片引脚由于热应力产生“疲劳脱焊”，导致信号采样回路中断。

2. 执行标准标准（123 流程）

  • ① 预热净化标准：使用恒温加热台对 DME 整体预热，防止局部热冲击导致陶瓷基板炸裂。使用专用电子清洗剂去除引脚氧化层。
  • ② 精密加焊标准：
    • 采用热风枪设定 350度，配合高活性助焊膏执行补焊。
    • 观察引脚焊点，须形成 45度的浸润角，确保锡面光亮、无虚焊气泡。
  • ③ 通信校验标准：使用万用表测量 VVT 驱动桥四个象限的静态阻值，确保数据对称度误差 < 5%。

3. 整备价值

  • 技术优势：保留了原车 DME 的所有底层数据和原厂芯片，避免了编程失败或硬件不兼容的风险。
  • 经济效益：通过“手术级加焊”实现零配件成本修复，将昂贵的二修单转化为高毛利的技艺单。

4. 肖师傅整备寄语

“很多同行一看到‘永久故障’就判死刑，但我们认为，只要芯片逻辑还在，虚掉的信号就能接回来。整备的意义，是用精密的加焊代替盲目的换总成。逻辑修车，直达根源。”文章源自群辉宜养车-https://www.car-repair.top/archives/24572

档案编号： Refurb-BMW-DME-RESOLDER-2026-006 文章源自群辉宜养车-https://www.car-repair.top/archives/24572

整备主题： 宝马 523i (MSV90) 发动机电脑无损整备：精密加焊修复逻辑文章源自群辉宜养车-https://www.car-repair.top/archives/24572 文章源自群辉宜养车-https://www.car-repair.top/archives/24572
