老款雷克萨斯LS460,开雾灯后仪表指示灯会亮,但前面雾灯不亮,开始进行检查。
![雷克萨斯LS460,雾灯不亮 ,维修案例。-图片1](https://www.qhyxc.com/wp-content/uploads/2023/04/2023041402101663.png)
保险丝和接头位置图
![雷克萨斯LS460,雾灯不亮,检查过程。](https://www.qhyxc.com/wp-content/uploads/2023/04/2023041401550575.png)
根据线路图,前保险盒的2G接头5号脚为信号输入,2C接头的15和21脚是输出。
![雷克萨斯LS460,雾灯不亮 ,维修案例。-图片2](https://www.qhyxc.com/wp-content/uploads/2023/04/2023041402004011.jpeg)

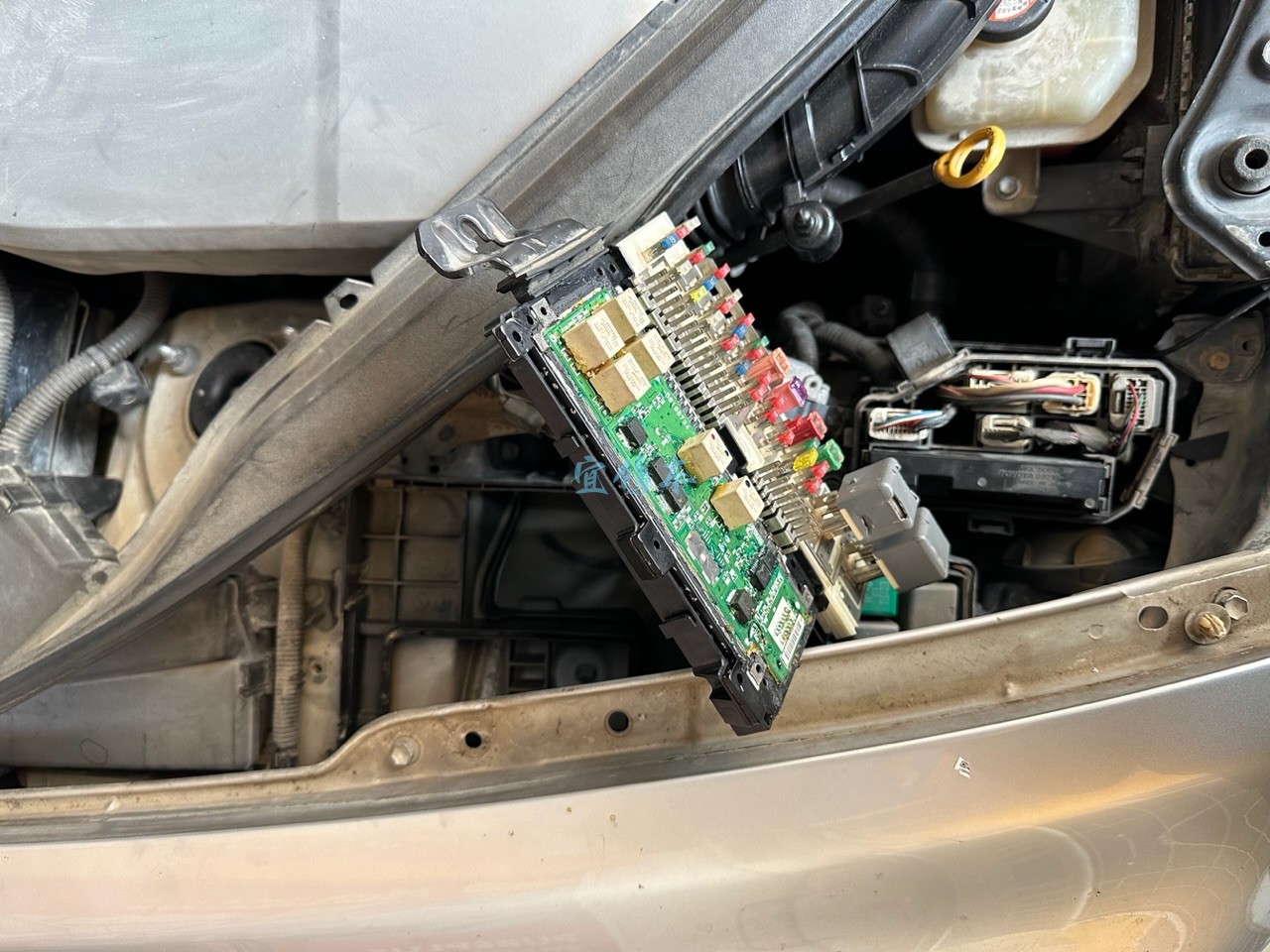

拆检发动机仓保险盒
![雷克萨斯LS460,雾灯不亮,检查过程。](https://www.qhyxc.com/wp-content/uploads/2023/04/2023041402024077.jpeg)

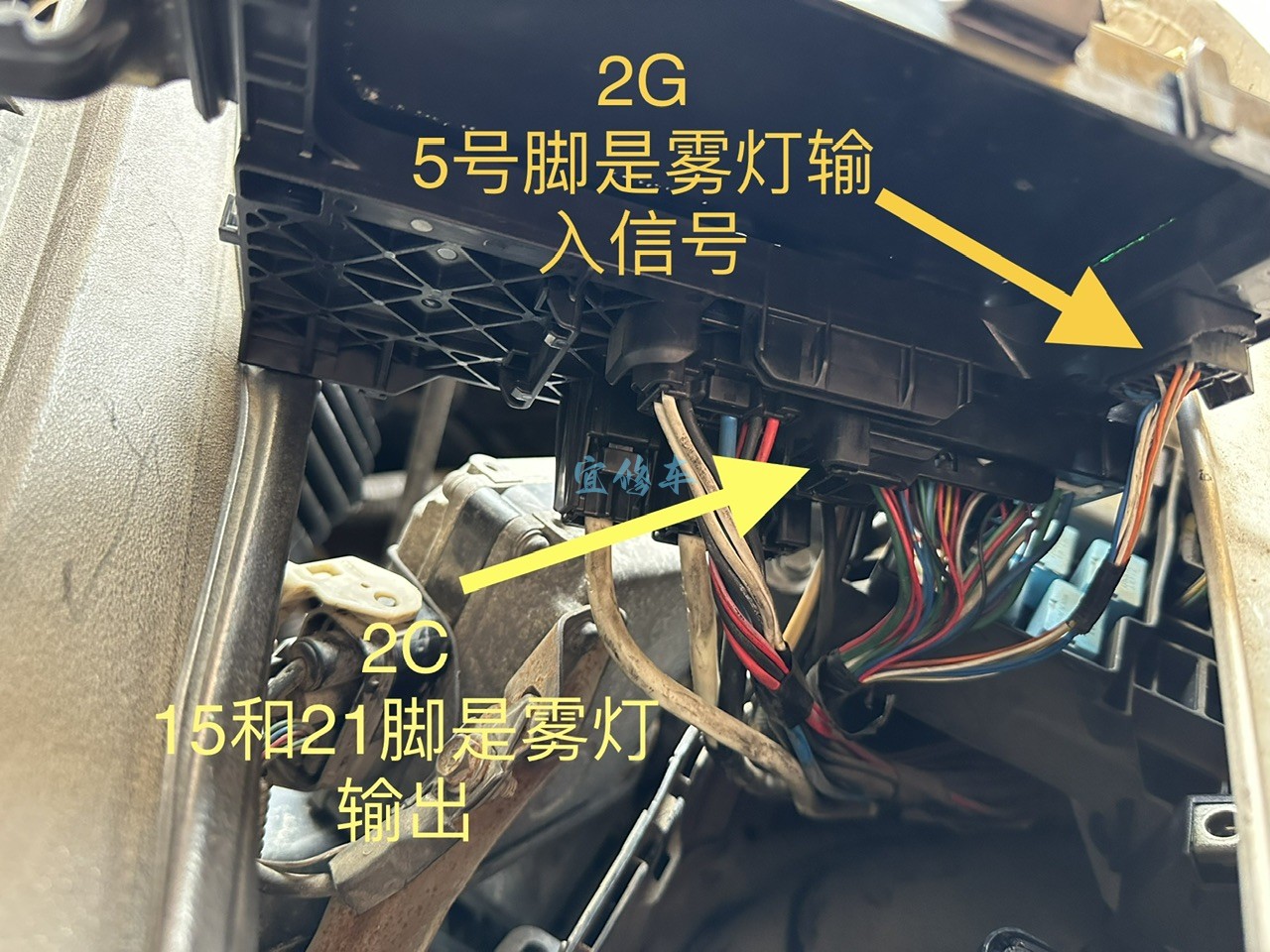

接头位置
![雷克萨斯LS460,雾灯不亮 ,维修案例。-图片3](https://www.qhyxc.com/wp-content/uploads/2023/04/2023041402035334.jpeg)

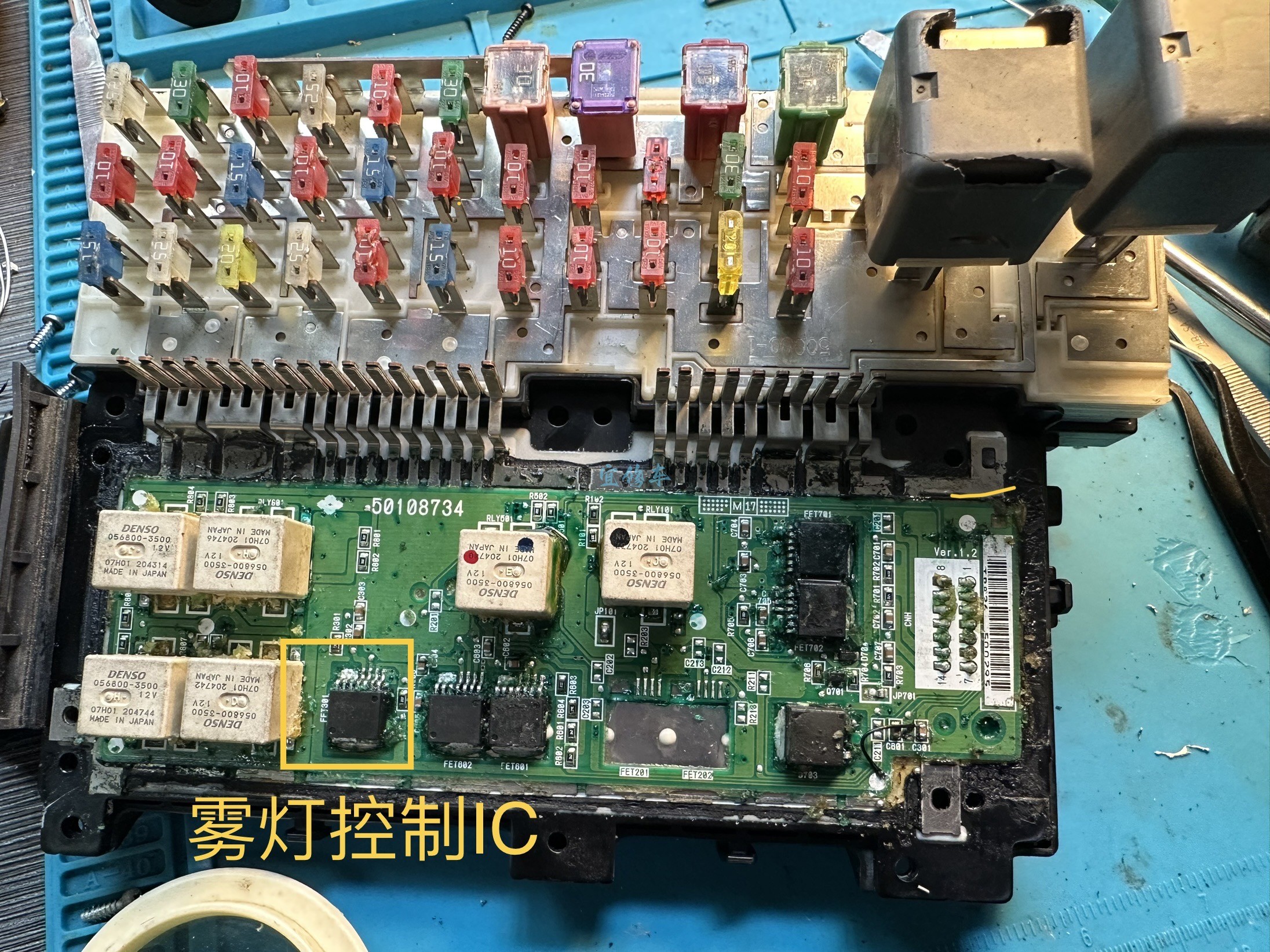

保险盒内的雾灯控制IC
![雷克萨斯LS460,雾灯不亮,检查过程。](https://www.qhyxc.com/wp-content/uploads/2023/04/2023041402201986.jpeg)

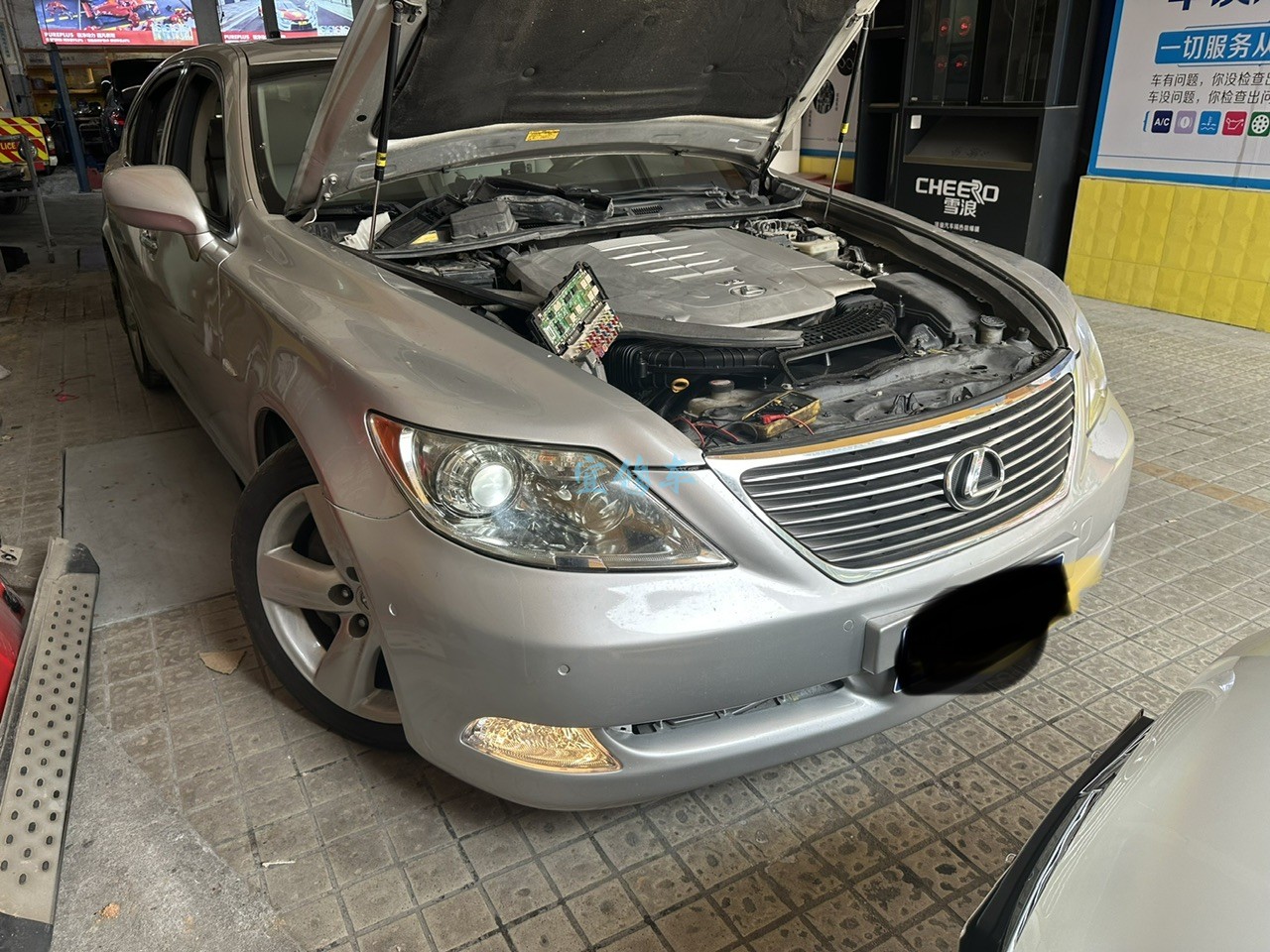

维修完毕
老款雷克萨斯LS460,开雾灯后仪表指示灯会亮,但前面雾灯不亮,开始进行检查。
保险丝和接头位置图
根据线路图,前保险盒的2G接头5号脚为信号输入,2C接头的15和21脚是输出。
拆检发动机仓保险盒
接头位置
保险盒内的雾灯控制IC
维修完毕
